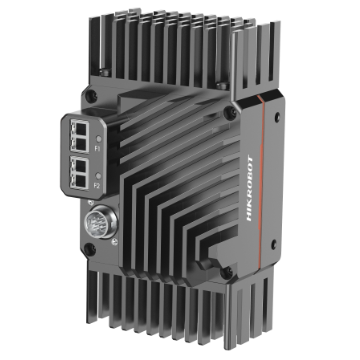

MV-CL162-91F2M

16K 3.5μm 黑白2線，XoF雙光口

資料下載

檔案下載連結
產品介紹
詳細參數

功能特性

      · 豐富的ISP影像處理技術，如手動調整Gamma校正、平場校正、LUT、黑電平調節等

      · 提供雙路XoF光口，20G高頻寬傳輸

      · 多種靈活的曝光與擷取方式，支援2-TDI成像模式，最高行頻可達120 kHz

      · 支援雙向可配置I/O，輸入/輸出可靈活配置

      · 結構設計緊湊，正面板和側面板均有安裝孔，可靈活安裝



訂貨型號

      · MV-CL162-91F2M



外形尺寸

MV-CL162-91F2M

 *產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號  型號 MV-CL162-91F2M
名稱  16k 3.5μm 黑白2線，XoF雙光口
效能 感測器類型 CMOS
像元尺寸 3.5 µm
解析度 16384 × 2
成像模式 支援1-Line，2-TDI
最大行頻 1Link模式：73.2 kHz（1-Line）、60 kHz（2-TDI）
2Link模式：120 kHz（1-Line）、60 kHz（2-TDI）
傳輸模式 1Link、2Link
動態範圍 56.7 dB
信噪比 37 dB
增益 1.0×
曝光時間 3 μs ~ 10 ms
快門模式 支援自動曝光、手動曝光、一鍵曝光、脈衝控制曝光
黑白/彩色 黑白
像素格式 Mono 8/10/12
Binning 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4
鏡像 支援水平鏡像
觸發模式 外觸發，內觸發
外觸發模式 行觸發，幀觸發，行+幀觸發
電氣特性 資料介面 2LC光纖介面
數位I/O 12-pin P10接頭提供供電和I/O：4路可設定輸入/輸出（Line 0/1/3/4），支援單端/差分
供電 12~24 VDC
最大功耗 10.6 W@24 VDC
結構 鏡頭接口 M72*0.75，法蘭後焦12 mm；可透過轉接環轉接至F口鏡頭
外形尺寸 132 mm × 76 mm × 57.4 mm
重量 約600 g
IP防護等級 IP40（正確安裝鏡頭以及線纜的情況下）
溫度 工作溫度-20~50°C，儲藏溫度-30~80°C
濕度 5%~90%RH無冷凝
冷卻方式 自然冷卻
一般規範 軟體 MVS
作業系統 Windows XP/7/10/11 32/64bits
協議/標準 XoFLink，GenlCam
認證 CE，RoHS，KC
