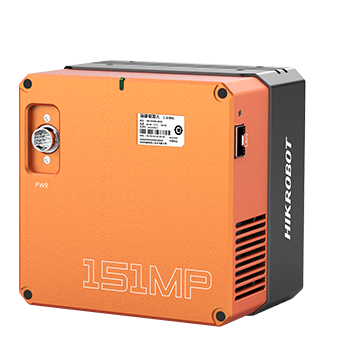

MV-CH1510-10FC-M72-TF

1億500萬畫素，10GigE，彩色，IMX411，M72口，附TEC，光口，面陣相機

資料下載

檔案下載連結
產品介紹
詳細參數

功能特性

      · 支援Binning、多組LSC輪詢、逐像素點校正等ISP功能

      · 使用10GigE over Fiber介面傳輸數據，搭配光模組傳輸距離可達300m

      · 使用TEC製冷，大幅降低Sensor溫度，確保長曝光下的影像質量

      · 相容於GigE Vision V2.0協定與GenlCam標準，無縫連接第三方軟體平台



訂貨型號

      · MV-CH1510-10FC-M72-TF

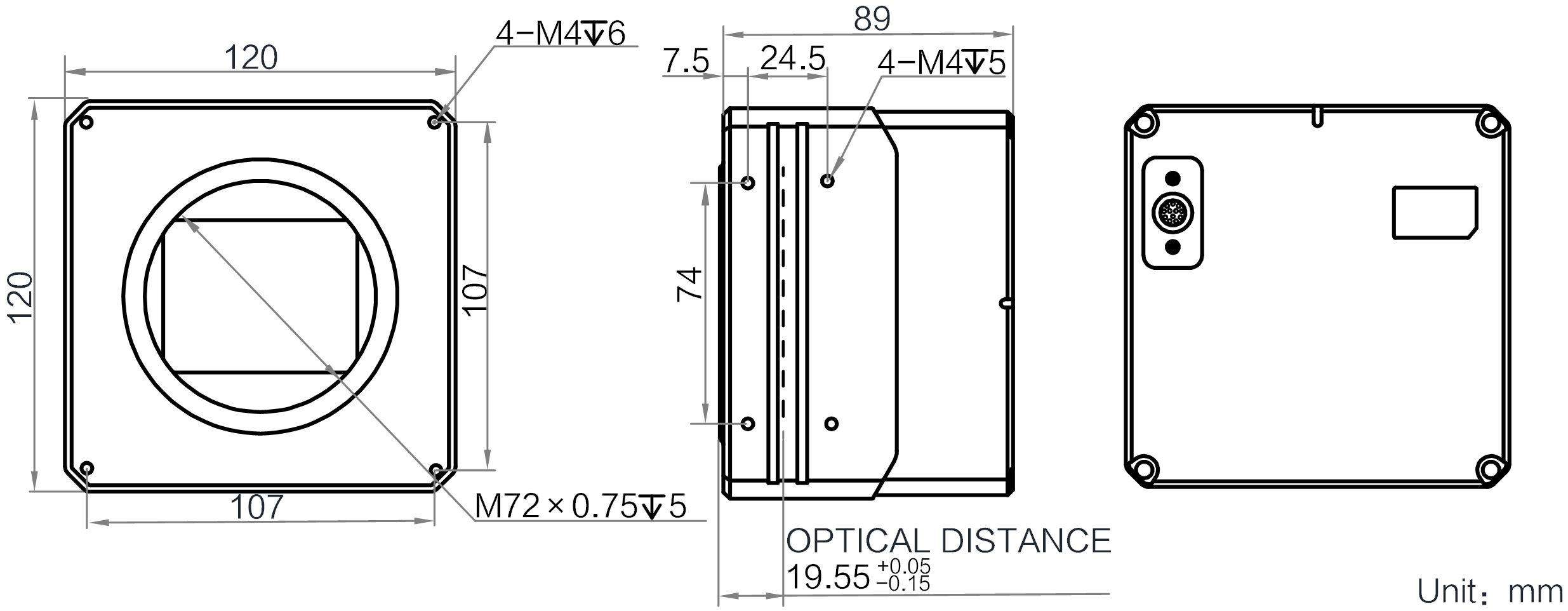

外形尺寸

MV-CH1510-10FC-M72-TF

 *產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號 型號 MV-CH1510-10FC-M72-TF
名稱 1億500萬畫素，10GigE，彩色，IMX411，M72口，附TEC，光口，面陣相機
效能 感測器類型 CMOS，捲簾快門
感測器型號 IMX411
像元尺寸 3.76 µm × 3.76 µm
靶面尺寸 66.7 mm
解析度 14208 × 10640
最大幀率 6.2 fps @14208 × 10640 Bayer RG 8
動態範圍 78.8 dB
信噪比 45 dB
增益 0 ~ 36 dB
曝光時間 15 μs ~ 10 sec
快門模式 支援自動曝光、手動曝光、一鍵曝光模式，支援Rolling模式
黑白/彩色 彩色
像素格式 Mono 8/10/12/16
Bayer RG 8/10/10Packed/12/12Packed/16
YUV422Packed，YUV422_YUYV_Packed
RGB 8，BGR 8
Binning 支援1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4
下採樣 支援1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4
鏡像 支援水平鏡像
電氣特性 資料介面 10 Gigabit Ethernet(10000Mbit/s)
數位I/O 12-pin P10接頭提供電源供應器及I/O：1路光耦隔離輸入（Line 0），1路光耦隔離輸出（Line 1），1路雙向可配置非隔離I/O（Line 2），1路RS-232
供電 24 VDC
典型功耗 13.2 W@24 VDC（非TEC模式）
51.22 W@24 VDC（TEC模式）
結構 鏡頭接口 M72*0.75，法蘭後焦19.55 mm
外形尺寸 120 mm × 120 mm × 89 mm
重量 約2.5 kg
IP防護等級 IP40（正確安裝鏡頭以及線纜的情況下）
溫度 工作溫度0 ~ 50℃，儲藏溫度-30 ~ 70℃
濕度 20% ~ 95%RH 無冷凝
一般規範 軟體 MVS或第三方支援GigE Vision協議軟體
作業系統 Windows XP/7/10/11 32/64bits 以及 Linux 32/64bits
協議/標準 GigE Vision V2.0，GenICam
認證 CE，RoHS，KC
