MV-CH1510-11XC-M72-TF

1.51億像素，CoaXPress，彩色，IMX411，M72口，TEC，面陣相機

資料下載

檔案下載連結
產品介紹
詳細參數

功能特性

      · 解析度14208 × 10640，像元尺寸3.76 µm，最大幀率可達6.2 fps

      · 捲簾快門CMOS，動態範圍高，訊號雜訊比好，影像品質優異

      · 支援FFC校正，消除像素點間的反應差異

      · 可選TEC製冷，支援長到10s的曝光時間，確保長曝光下的影像質量

      · 支援16-bit ADC輸出，取樣精度高，動態範圍廣

      · 使用CXP-6介面傳輸數據

      · 相容於CoaXPress協定和GenlCam標準



訂貨型號

      · MV-CH1510-11XC-M72-TF

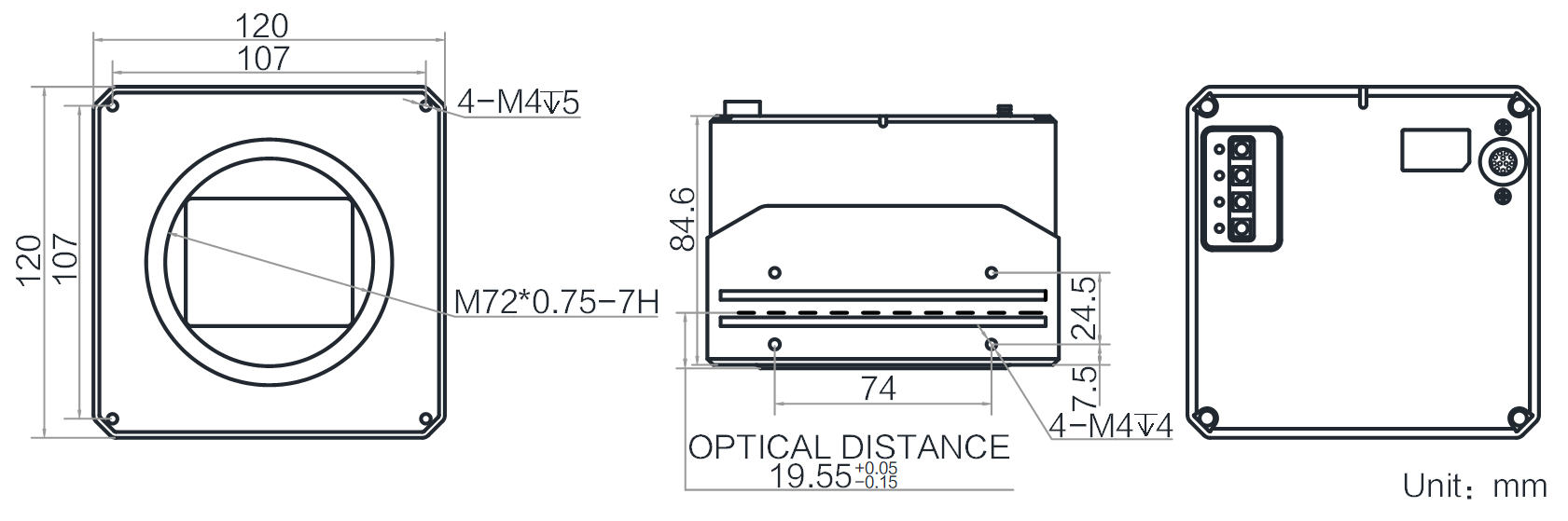

外形尺寸

MV-CH1510-11XC-M72-TF

 *產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號 型號 MV-CH1510-11XC-M72-TF
名稱 1.51億像素，CoaXPress，彩色，IMX411，M72口，TEC，面陣相機
效能 感測器類型 CMOS，捲簾快門
感測器型號 IMX411
像元尺寸 3.76 µm × 3.76 µm
靶面尺寸 66.7 mm
解析度 14208 × 10640
最大幀率 6.2 fps @14208 × 10640 Bayer RG 8
動態範圍 78.7 dB
信噪比 46.4 dB
增益 0 ~ 36 dB
曝光時間 15 μs ~ 10 se
快門模式 支援自動曝光、手動曝光、一鍵曝光模式，支援Rolling和Global Reset模式
黑白/彩色 彩色
像素格式 Mono 8/10/12/16
Bayer RG 8/10/12/16
RGB 8
Binning 支援1 × 1，1 × 2，1 × 4，2 × 1，2 ×2，2 × 4，4 × 1，4 × 2，4 × 4
下採樣 不支援
鏡像 支援水平鏡像
電氣特性 資料介面 CoaXPress (DIN口)
數位I/O 12-pin P10接頭提供電源供應器及I/O介面：1路光耦隔離輸入（Line 0），1路光耦隔離輸出（Line 1），1路雙向可設定非隔離I/O（Line 2）， 1路RS-232
供電 24 VDC
典型功耗 非製冷模式：22 W@24 VDC
製冷模式：60 W@24 VDC
結構 鏡頭接口 M72*0.75，法蘭後焦19.55 mm
外形尺寸 120 mm × 120 mm × 84.6 mm
重量 約1.9 kg
IP防護等級 IP40（正確安裝鏡頭以及線纜的情況下）
溫度 工作溫度0 ~ 50℃，儲藏溫度-30 ~ 70℃
濕度 20% ~ 95%RH 無冷凝
一般規範 軟體 符合CoaXPress協定的採集卡控制軟體
作業系統 Windows 7/10/11 64bits（8 GB以上記憶體）
協議/標準 CoaXPress，GenICam
認證 CE，RoHS，KC
