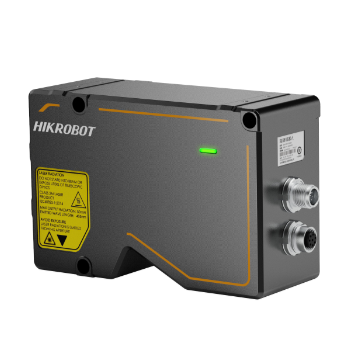

MV-DP2150-01H
3D雷射輪廓感測器
資料下載
產品介紹
詳細參數
功能特性
· 內建高精度演算法，精度可達亞微米等級
· 高幀率晶片，掃描速率可達10KHz
· 支援多種曝光模式，魯棒性更強
· 多幀演算法融合技術，輪廓更完整
· 多種濾波模式可選，資料更穩定
· 支援ROI選擇、一鍵調試，操作更便捷
訂貨型號
· MV-DP2150-01H

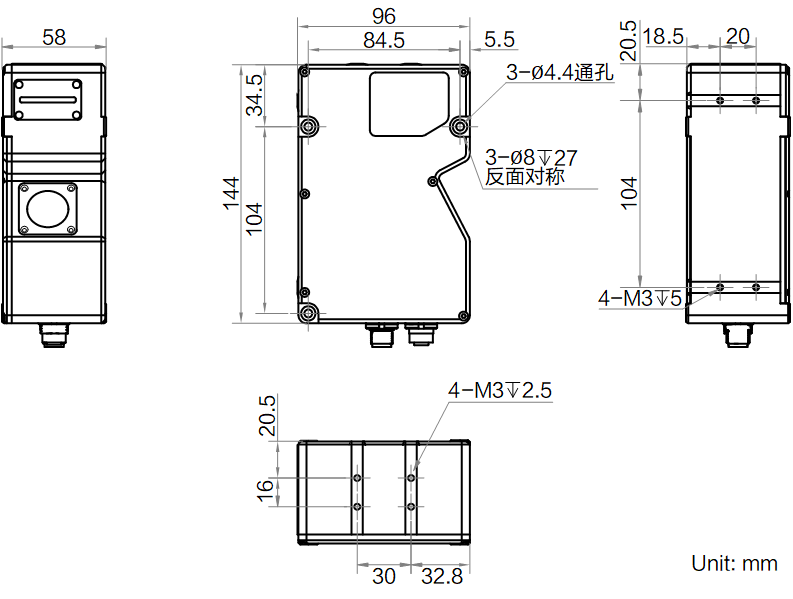

外形尺寸
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
| 型號 | 型號 | MV-DP2150-01H |
| 名稱 | 3D雷射輪廓感測器 | |
| 效能 | 單一輪廓點數 | 2048 |
| 參考距離 | 145 mm | |
| Z軸測量範圍 | 20 mm | |
| X軸測量範圍 | 87.5 mm@參考距離； 83 mm@近端； 92 mm@遠端 |
|
| Z軸分辨率 | 3.6 ~ 4.5 µm | |
| Z軸重複精度 | 0.5 µm@感測器在光學平台上測試標準量塊的數據 | |
| Z軸線性度（±% of MR） | 0.05 | |
| 輪廓資料間隔 | 40.5 ~ 44.9 µm | |
| 掃描幀率 | 2.8 KHz（最大測量範圍下），最高可達10 KHz（ROI模式） | |
| 資料輸出類型 | 輪廓資料、深度圖、亮度圖 | |
| 觸發模式 | 軟觸發、硬觸發（差分編碼器觸發） | |
| 雷射波長 | 405 nm | |
| 雷射安全等級 | Class3R | |
| 電氣特性 | 資料介面 | GigE |
| 數位I/O | 12-pin M12介面提供供電和I/O，3路差分訊號輸入（Line 0/3/6），1路差分訊號輸出（Line 1），1路RS-232 | |
| 供電 | 12 ~ 24 VDC | |
| 典型功耗 | 15W@12VDC | |
| 結構 | 外形尺寸 | 144 mm × 96 mm × 58 mm |
| 重量 | 約950 g | |
| IP防護等級 | IP67 | |
| 溫度 | 工作溫度0 ~ 45°C，儲藏溫度-30 ~ 80°C | |
| 濕度 | 20%~85%RH無凝結 | |
| 一般規範 | 軟體 | 3DMVS |
| 作業系統 | Windows 7/10 32/64bits（8G內存，i5處理器） |
