MV-DB500S-V

單DOE散斑結構光立體相機（體積測量）

資料下載

檔案下載連結
產品介紹
詳細參數

功能特性

      · 適用於空碟偵測、出雙偵測、位置糾偏等多種應用場景

      · 高效能Sensor搭配高能效雷射模組，穩定輸出毫米級精度深度圖

      · 內建體積測量演算法及深度學習演算法，支援體積直接輸出

      · 出廠完成內參標定，提供多平台SDK，二次開發方便快捷

      · 支援RGB、深度圖同步對齊輸出，降低上位機系統負擔

      · 配備窄頻濾光片，抗干擾能力更強

      · IP65防護等級，工業級防塵防水



訂貨型號

      · MV-DB500S-V

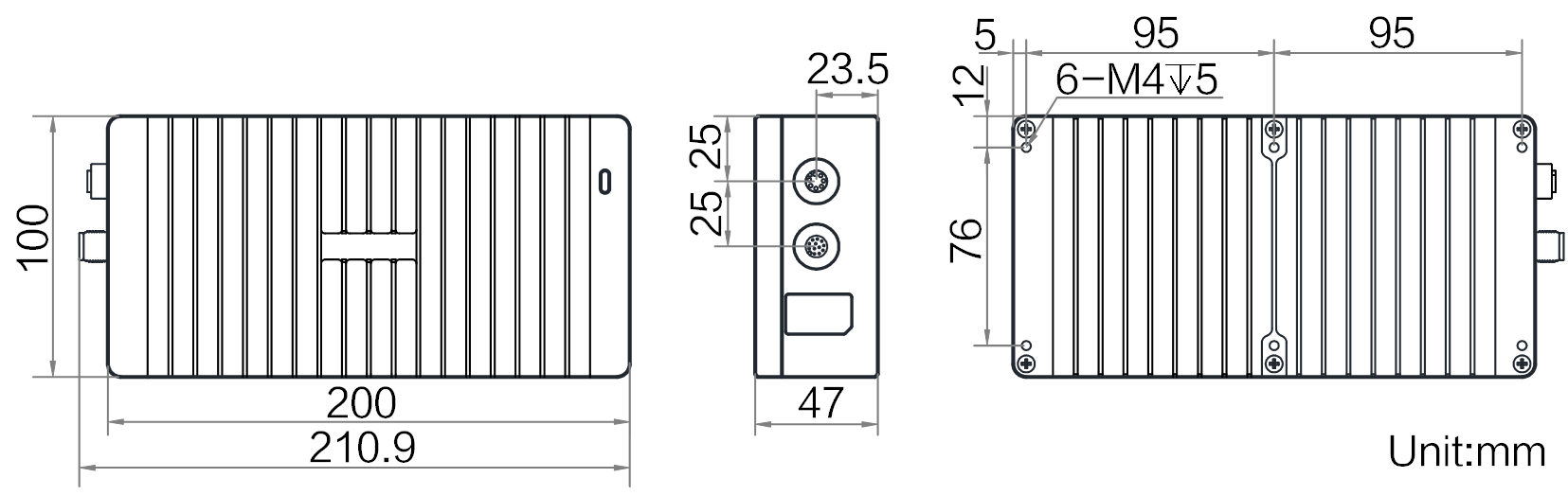

外形尺寸

MV-DB500S-V


*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號 型號 MV-DB500S-V
名稱 單DOE散斑結構光立體相機（體積測量）
效能 近視場 580 mm × 470 mm
遠視場 2400 mm × 1800 mm
淨距離（CD） 500 mm
測量範圍（MR） 1500 mm
深度圖檢測精度 X，Y：5 mm@1 m；10 mm@2 m
Z：5 mm@1 m；10 mm@2 m
彩色圖檢測精度 X，Y：2.6 mm@1 m；5.5 mm@2m
掃描幀率 6 fps@體積測量模式
資料類型 原始圖（黑白+彩色），深度圖，物體體積資訊
雷射安全等級  Class 1
電氣特性 資料介面 GigE
數位I/O 12-pin M12介面提供供電和I/O，3路光耦隔離輸入（Line 0/3/6），3個光耦隔離輸出（Line 1/4/7）
供電 12 ~ 24 VDC
典型功耗 9 W@24 VDC
結構 外形尺寸 200 mm × 47 mm × 100 mm
重量 約1 kg
IP防護等級 IP65
溫度 工作溫度0 ~ 45°C，儲藏溫度-30 ~ 80°C
濕度 20% ~ 85%RH無冷凝
一般規範 軟體 HiViewer
作業系統 Windows 7/10/11 32/64bits
認證 CE，RoHS，KC
