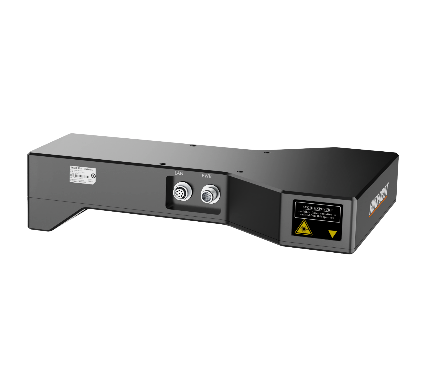

MV-DL2126-04H-R
線雷射立體相機
資料下載
產品介紹
詳細參數
功能特性
· 寬動態演算法，高反射/高吸收材質測量更精準
· 效率最優化，最高可支援3 m/s
· 亞像素技術，精度可達5 mm
· 高功率雷射模組，動態範圍更寬
· 窄頻濾光片，抗干擾能力更強
· 精準的曝光同步，效能更穩定
· 支援體積（長寬高、積分體積）、點雲、定位座標輸出
訂貨型號
· MV-DL2126-04H-R
外形尺寸
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
| 型號 | 型號 | MV-DL2126-04H-R |
| 名稱 | 線雷射立體相機 | |
| 效能 | 近視場 | 700 mm |
| 遠視場 | 2000 mm | |
| 淨距離（CD） | 260 mm | |
| 測量範圍（MR） | 470 mm | |
| 檢測精度 | ± 5 mm | |
| 檢測速度 | 3 m/s@± 5 mm檢測精度 | |
| 掃描幀率 | 600 fps@300 mm深度測量範圍 | |
| 資料類型 | 點雲、長寬高尺寸、積分體積、頂面座標 | |
| 觸發模式 | 外觸發，編碼器觸發（最高支援15 KHz觸發訊號存取） | |
| 雷射安全等級 | Class 3B | |
| 電氣特性 | 資料介面 | GigE |
| 數位I/O | 12-pin M12介面提供I/O，包含3路光耦隔離輸入（Line 0/3/6），3路光耦隔離輸出（Line 1/4/7），1路RS-232串列埠 | |
| 供電 | 12 ~ 24 VDC | |
| 典型功耗 | 10.0 W@12 VDC | |
| 結構 | 外形尺寸 | 314 mm × 187.5 mm × 72.5 mm |
| 重量 | 2 kg | |
| 溫度 | 工作溫度0 ~ 45°C，儲藏溫度-30 ~ 80°C | |
| 濕度 | 20% ~ 85%RH無冷凝 | |
| 一般規範 | 軟體 | 3DMVS、CodePlatom |
| 作業系統 | Windows 7/10/11 32/64bits | |
| 認證 | CE |
