MV-CH1520-90GM-M72-NN

1.52億像素，GigE，黑白，GMAX32152，M72口，無風扇，面陣相機

資料下載

檔案下載連結

    尚無雲端連結
產品介紹
詳細參數

功能特性

      · 解析度16320 × 9200，像元尺寸3.2 µm，非壓縮模式最大幀率可達0.8 fps，Jpeg壓縮模式最大幀率可達5 fps

      · 全域快門CMOS，動態範圍高，訊號雜訊比好，影像品質優異

      · 支援LSC校正，消除鏡頭陰影產生的反應差異

      · 採用千兆乙太網路接口，最大傳輸距離可到100 m

      · 相容GenlCam標準



訂貨型號

      · MV-CH1520-90GM-M72-NN

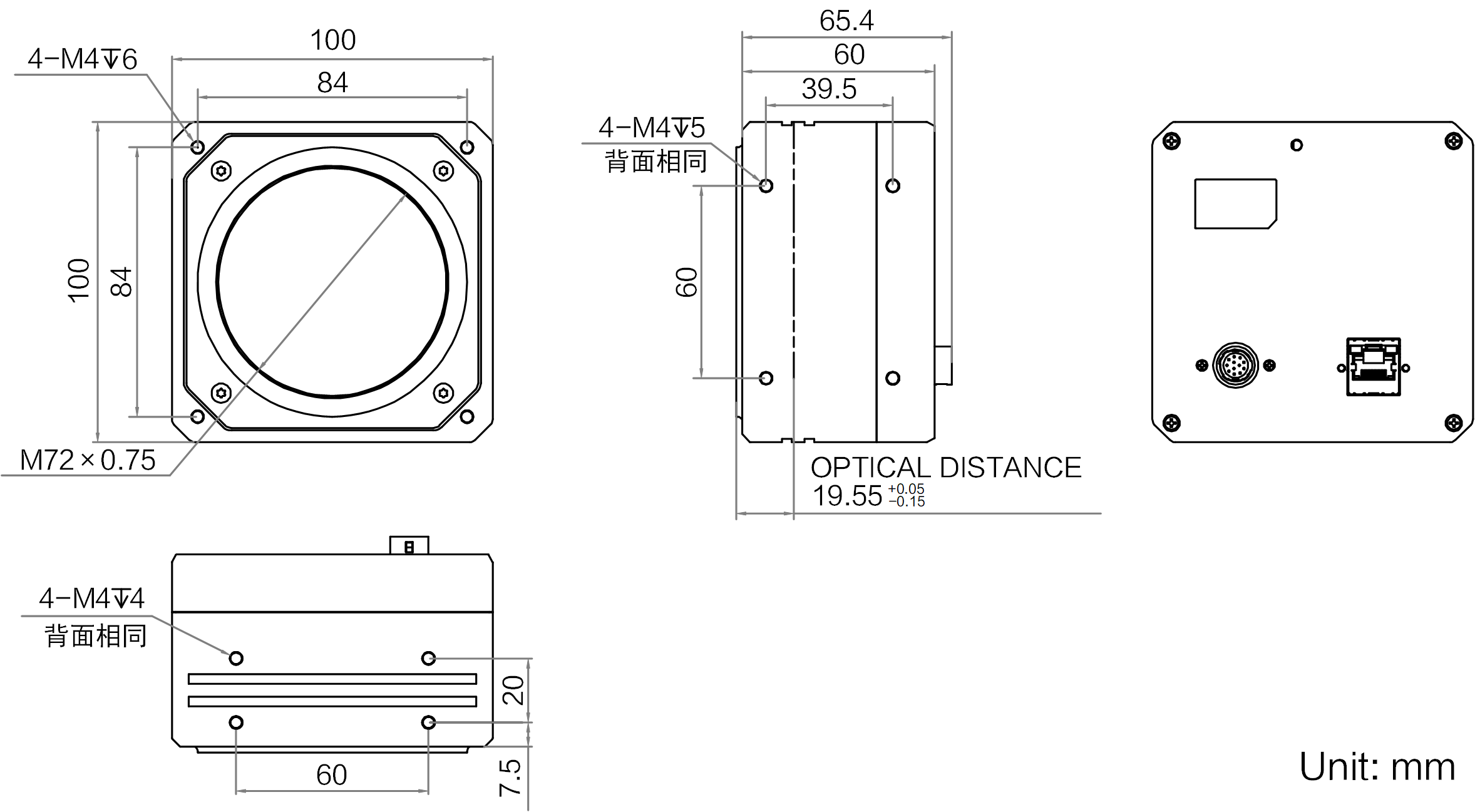

外形尺寸

 MV-CH1520-90GM-M72-NN

  *產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號 型號 MV-CH1520-90GM-M72-NN
名稱 1.52億像素，GigE，黑白，GMAX32152，M72口，無風扇，面陣相機
效能 感測器類型 CMOS，全域快門
感測器型號 Gpixel GMAX32152
像元尺寸 3.2 μm × 3.2 μm
靶面尺寸 53.0 mm × 29.4 mm
解析度 16320 × 9200
最大幀率 0.8 fps @16320 × 9200@Mono8@非壓縮
5 fps @16320 × 9200@Mono8@Jpeg壓縮
動態範圍 64.4 dB
信噪比 39.1 dB
增益 1.4x ~ 5.2x
曝光時間 20 μs ~ 10 sec
快門模式 支援自動曝光、手動曝光、一鍵曝光模式
黑白/彩色 黑白
像素格式 Mono 8/10/10Packed/12/12Packed
Mono 8(JPEG)
Binning 支持1 × 1，1 × 2，1 × 4，2 × 1，2 ×2，2 × 4，4 × 1，4 × 2，4 × 4
下採樣 支持1 × 1，1 × 2，1 × 4，2 × 1，2 ×2，2 × 4，4 × 1，4 × 2，4 × 4
鏡像 支援水平鏡像、垂直鏡像輸出
電氣特性 資料介面 Gigabit Ethernet(1000Mbit/s)相容於Fast Ethernet(100Mbit/s)
數位I/O 12-pin P10接頭提供電源供應器及I/O介面：1路光耦隔離輸入(Line 0)，1路光耦隔離輸出(Line 1)，1路雙向可設定非隔離I/O(Line 2)
供電 12 ~ 24 VDC
典型功耗 9 W@24 VDC
結構 鏡頭接口 M72*0.75，法蘭後焦19.55 mm
外形尺寸 100 mm × 100 mm × 60 mm(不含鏡頭接口)
重量 約856 g
IP防護等級 IP40（正確安裝鏡頭以及線纜的情況下）
溫度 工作溫度-30 ~ 70°C，儲藏溫度-30 ~ 80°C
濕度 20% ~ 95%RH 無冷凝
一般規範 軟體 MVS或第三方支援GigE Vision協議軟體
作業系統 Windows 7/10/11 64bits(8 GB以上記憶體)，Linux 32/64bits
協議/標準 GigE Vision V2.0，GenICam
認證 RoHS
