MV-SC6500-AI-WID
晶圓OCR專用SC6500，160萬像素黑白智慧相機，12mm
資料下載
產品介紹
詳細參數
功能特性
· 內嵌晶圓資訊讀取專用的AI演算法
· 先進的光學成像系統，多種照明方式智慧適配
· 整合VM演算法平台軟體，可自由使用140+演算法功能
· 豐富介面擴展，支援多路IO，顯示器和鍵鼠等
· 高效能處理器，運算效能更快，處理更有效率
· 支持多種工業通訊協議，對接無憂
· 狀態指示燈豐富，可即時掌握設備狀態，方便調試維護
訂貨型號
· MV-SC6500-AI-WID

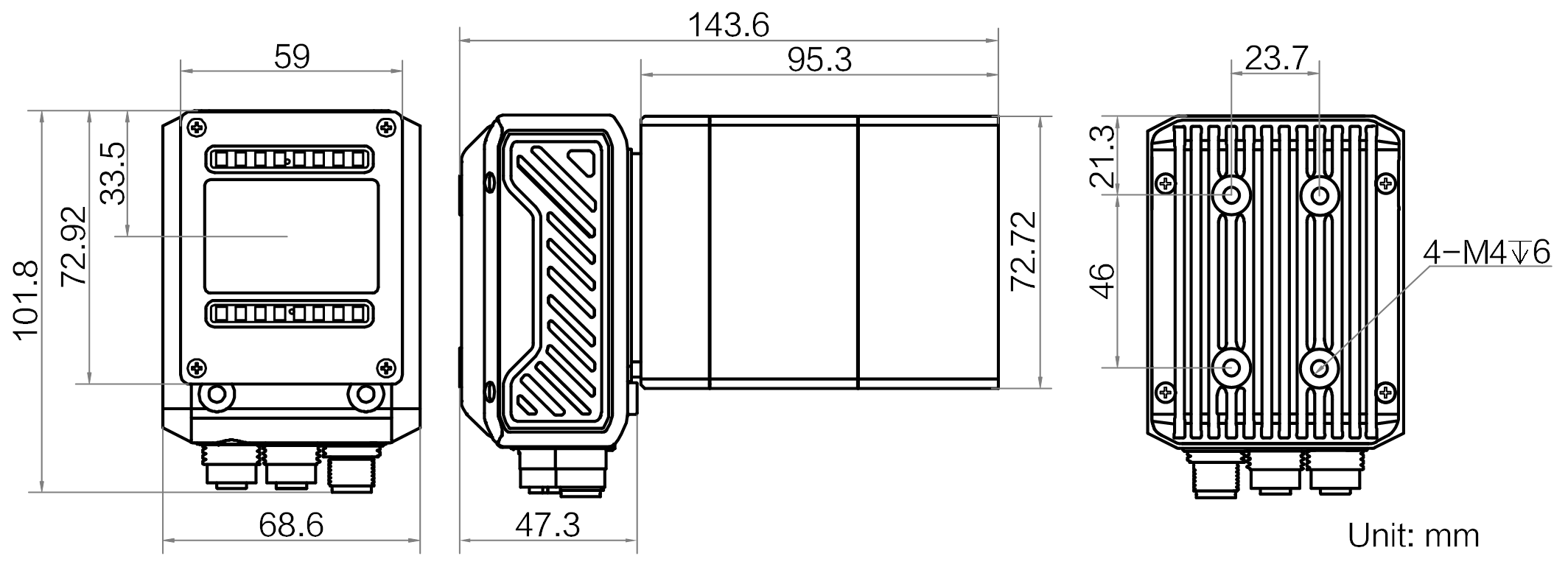

外形尺寸
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
| 型號 | 型號 | MV-SC6500-AI-WID |
| 名稱 | 晶圓OCR專用SC6500，160萬像素黑白智慧相機，12mm | |
| 工具 | 功能模組 | Vision Master演算法開發平台（包含深度學習模組） |
| 演算法能力 | 半導體SEMI標準字型OCR辨識、DM碼、QR碼、Barcode碼等 | |
| 通訊協議 | TCP、UDP、MODBUS、串列埠、PROFINET、EtherNet/IP、Fins、MC、FTP等 | |
| 相機 | 感測器類型 | CMOS，全域快門 |
| 像元尺寸 | 3.45 μm×3.45 μm | |
| 靶面尺寸 | 1/2.9" | |
| 解析度 | 1408 × 1204 | |
| 最大採集影格率 | 60 fps | |
| 增益 | 0 dB ~ 15 dB | |
| 曝光時間 | 16 μs ~ 1 sec | |
| 像素格式 | Mono8 | |
| 黑白/彩色 | 黑白 | |
| 光源 | LED | 紅色LED |
| 照明模式 | 多種照明方式(明視場與暗視場),自由組合 | |
| 照明強度 | 可變,軟體內可自由配置 | |
| 指示燈 | 電源指示燈PWR,網路指示燈LNK,使用者指示燈U1/U2,結果顯示指示燈OK/NG | |
| 平台 | 記憶體 | 8 GB |
| 儲存 | 64 GB | |
| 電氣特性 | 資料介面 | Gigabit Ethernet(1000Mbit/s) |
| 數位I/O | 17-pin M12介面,支援2路光耦隔離輸入(Line 0/1)、2路光耦隔離輸出(Line 4/5)、2路非隔離可設定輸入輸出(Line 2/3)、1路RS-232 | |
| 擴充介面 | 1路VGA，1路USB host | |
| 供電 | 24 VDC | |
| 典型功耗 | 16.5 W@24 VDC | |
| 鏡頭與安裝 | 鏡頭接口 | M12-Mount |
| 鏡頭罩 | 透明鏡頭罩 | |
| 調焦方式 | 自動調節 | |
| 架設高度 | 建議架設40 mm ~ 50 mm | |
| 視野範圍 | 36 mm × 20 mm | |
| 景深 | ± 5mm | |
| 結構 | 外形尺寸 | 143.6 mm × 68.6 mm × 101.8 mm |
| IP防護等級 | IP40(正確安裝適當鏡頭防水罩的情況下) | |
| 重量 | 約820 g | |
| 溫度 | 工作溫度0 ~ 40°C,儲藏溫度-30 ~ 70°C | |
| 濕度 | 20% ~ 95%RH無冷凝 | |
| 其他資訊 | 認證 | CE，KC |
