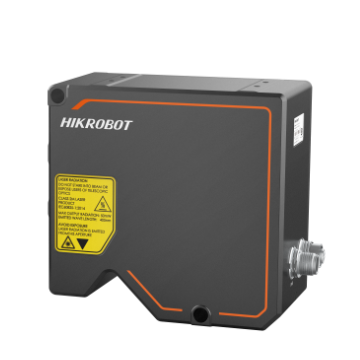

MV-DP4020-01P
3D雷射輪廓感測器
資料下載
產品介紹
詳細參數
功能特性
· 高幀率、高解析度、大像元影像晶片
· FPGA硬體加速，掃描速率可達49 KHz
· 客製化大光圈鏡頭和超均勻雷射光學方案
· 超高亞像素演算法，精度可達亞微米級
· 支援多種曝光模式，魯棒性更強
· 多幀演算法融合技術，輪廓更完整
· 多種濾波模式可選，資料更穩定
· 一體化整合設計，安裝、調試便捷
訂貨型號
· MV-DP4020-01P

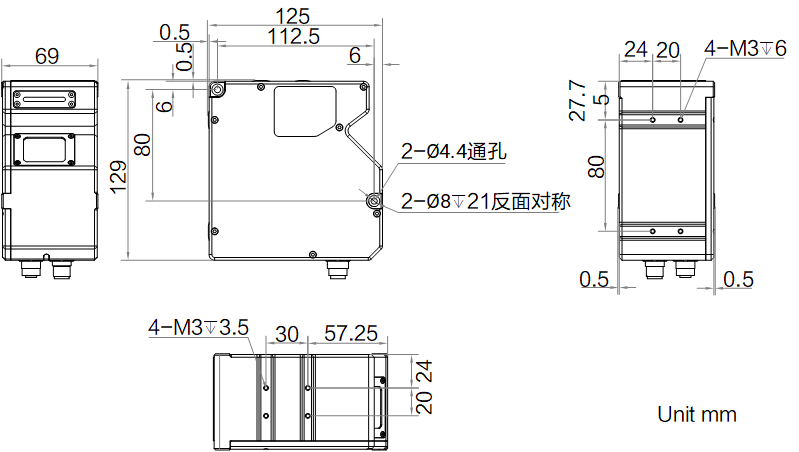

外形尺寸
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
| 型號 | 型號 | MV-DP4020-01P |
| 名稱 | 3D雷射輪廓感測器 | |
| 效能 | 單一輪廓點數 | 4080 |
| 參考距離 | 22.6 mm | |
| Z軸測量範圍 | 5.2 mm | |
| X軸測量範圍 | 13.5 mm@近端 14 mm@參考距離 14.5 mm@遠端 |
|
| Z軸分辨率 | 0.41 ~ 0.58 μm | |
| Z軸重複精度 | 1.55 μm@感測器在光學平台上測試標準量塊的數據 | |
| Z軸線性度（±% of MR） | 0.01 | |
| 輪廓資料間隔 | 3.3 ~ 3.9 μm | |
| 掃描幀率 | 2.5 KHz(最大測量範圍下),最高可達49KHz(ROI模式下) | |
| 觸發模式 | 軟觸發、硬觸發（差分編碼器觸發） | |
| 資料輸出類型 | 輪廓資料、深度圖、亮度圖 | |
| 電氣特性 | 資料介面 | Gigabit Ethernet(1000Mbit/s),相容於Fast Ethernet(100Mbit/s) |
| 數位I/O | 12-pin M12介面提供供電和I/O,3路差分訊號輸入(Line 0/3/6),1路差分訊號輸出(Line 1),1路RS-232 | |
| 供電 | 24 VDC | |
| 典型功耗 | 20.6 W@24 VDC | |
| 結構 | 外形尺寸 | 129 mm ×125 mm × 69 mm |
| 重量 | 約1330 g | |
| IP防護等級 | IP67 | |
| 溫度 | 工作溫度0 ~ 45°C，儲藏溫度-30 ~ 80°C | |
| 濕度 | 20%~85%RH無凝結 | |
| 雷射性能 | 雷射安全等級 | Class 3B |
| 雷射波長 | 405 nm | |
| 一般規範 | 軟體 | 3DMVS(V3.1.0以上版本)/VM3D/其它第三方軟體 |
| 作業系統 | Windows 7/10/11 32/64bits(8G內存,i5處理器) |
