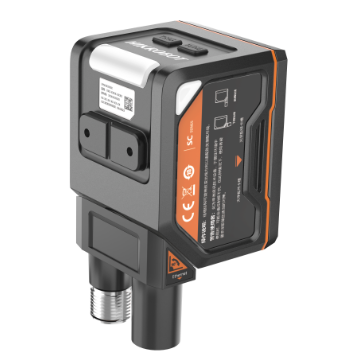

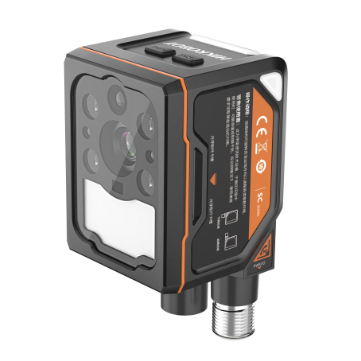

INTL-GN3050XC-12M-WBN
12mm鏡頭500萬像素彩色中高階智能相機
資料下載
產品介紹
詳細參數
功能特性
· 採用嵌入式硬體平台，可進行高速的影像處理
· 植入高精度定位、測量、辨識演算法，可實現計數、缺陷、有無、定位等功能
· IO介面豐富，可接取多路輸入、輸出訊號
· 360°可視機身指示燈可即時查看設備狀態，方便調試與維護
· 可旋轉尾線出線設計，靈活適應狹窄空間
· 偏振、擴散、全透三路多重光學照明，超強環境適應性
· IP67防護，無畏嚴苛的工業應用環境
· 支援RS-232、TCP、UDP、FTP、Modbus、PROFINET、EtherNet/IP等多種通訊模式
訂貨型號
· INTL-GN3050XC-12M-WBN
外形尺寸
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
| 型號 | 型號 | INTL-GN3050XC-12M-WBN |
| 名稱 | SC3000X視覺感光元件，12mm鏡頭，500萬像素，彩色，電動調焦 | |
| 工具 | 視覺工具 | 計數：斑點計數、邊緣計數、圖案計數、輪廓計數、顏色計數 缺陷：異常檢測 有無：圓有無、直線有無、斑點有無、邊緣有無、圖案有無、輪廓有無 定位：標定、定位、位置修正 邏輯：分支控制、條件判斷、邏輯判斷、組合判斷、字元比較、變數計算 測量：顏色面積、線線角度、直徑測量、亮度平均值、對比測量、寬度測量、點線測量、灰度面積、直線角度、節距測量 識別：字元辨識、碼識別、顏色比較、顏色辨識、註冊分類、註冊目標偵測 深度學習：目標偵測、分類 |
| 方案能力 | 支援方案匯入/匯出，最多可儲存32個方案 | |
| 通訊協議 | RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP、MELSEC/SLMP、FINS、Keyence KV | |
| 相機 | 感測器類型 | CMOS，全域快門 |
| 像元尺寸 | 3.45 µm × 3.45 µm | |
| 靶面尺寸 | 1/1.45" | |
| 解析度 | 2432 × 2048 | |
| 最大採集影格率 | 40 fps | |
| 動態範圍 | 77.8 dB | |
| 信噪比 | 43 dB | |
| 增益 | 0 dB ~ 15 dB | |
| 曝光時間 | 6 μs ~ 1 sec | |
| 像素格式 | RGB 8，Mono 8 | |
| 黑白/彩色 | 彩色 | |
| 電氣特性 | 資料介面 | Fast Ethernet（100Mbit/s） |
| 數位I/O | 12-pin M12介面提供電源和I/O：包含3路光耦隔離輸入（管腳0/1/2輸入），3路光耦隔離輸出（管腳3/4/5輸出），1路RS -232介面 支援透過頂部按鈕觸發設備 |
|
| 供電 | 24 VDC | |
| 最大功耗 | 6.5 W@24 VDC | |
| 結構 | 鏡頭接口 | M12-mount，機械對焦 |
| 焦距 | 12 mm | |
| 鏡頭罩 | 全透+偏振+擴散鏡頭罩 | |
| 光源 | 聚光燈白光，可選購紅光/藍光/紅外線 | |
| 瞄準器 | 橙光LED | |
| 指示燈 | 360°可視機身指示燈 | |
| 外形尺寸 | 平角：80.1 mm × 43 mm × 44.3 mm 直角：58.5 mm × 43 mm × 65.4 mm |
|
| 重量 | 約190 g | |
| IP防護等級 | IP67（正確安裝鏡頭罩以及線纜的情況） | |
| 溫度 | 工作溫度0 ~ 50℃，儲藏溫度-30 ~ 70℃ | |
| 濕度 | 20% ~ 95%RH 無冷凝 | |
| 一般規範 | 軟體 | SCMVS |
| 認證 | CE，KC |
