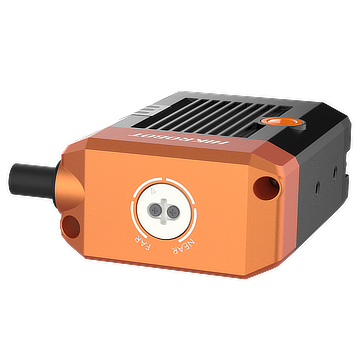

INTL-GN2004EC-15S-WBN
8mm鏡頭 40萬像素 彩色超小型智能相機
資料下載
產品介紹
詳細參數
功能特性
· 採用嵌入式硬體平台，可進行高速的影像處理
· 植入高精度定位、測量演算法，可實現計數、有無、測量等功能
· IO介面豐富，可接取多路輸入、輸出訊號
· 狀態指示燈豐富，可即時查看設備狀態，方便調試與維護
· 光源設計巧妙，確保照明區域亮度均勻
· 支援RS-232、TCP、UDP、FTP、Modbus、PROFINET、EtherNet/IP等多種通訊模式
訂貨型號
· INTL-GN2004EC-15S-WBN
外形尺寸
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
| 型號 | 型號 | INTL-GN2004EC-15S-WBN |
| 名稱 | 15mm鏡頭，40萬像素，彩色，手動調焦，超小型智能相機 | |
| 工具 | 視覺工具 | - 計數：斑點計數、邊緣計數、圖案計數、輪廓計數 - 有無：圓有無、直線有無、斑點有無、邊緣有無、圖案有無、輪廓有無 - 定位：位置修正 - 邏輯：條件判斷、邏輯判斷、字符比較、變量計算、組合判斷 - 測量：線線角度、直徑測量、亮度平均值、對比度測量、寬度測量、點線測量、灰度面積、直線角度、節距檢測、顏色面積 - 辨識：字符辨識、註冊分類、顏色比較、顏色識別 |
| 方案能力 | 支援方案導入/匯出，最多可儲存8個方案，40個模組 | |
| 通訊協議 | RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP、FINS、MELSEC/SLMP、基恩士KV | |
| 相機 | 感測器類型 | CMOS，全域快門(Global Shutter) |
| 像元尺寸 | 6.9 µm × 6.9 µm | |
| 靶面尺寸 | 1/2.9" | |
| 解析度 | 704 × 540 | |
| 最大採集影格率 | 60 fps | |
| 動態範圍 | 74 dB | |
| 信噪比 | 41 dB | |
| 增益 | 0 dB ~ 15 dB | |
| 曝光時間 | 16 μs ~ 1 sec | |
| 像素格式 | Mono 8，RGB 8 | |
| 黑白/彩色 | 彩色 | |
| 電氣特性 | 資料介面 | Fast Ethernet（100Mbit/s） |
| 數位I/O | 17-pin M12 接口提供供電、乙太網路、數位 I/O 與串列通訊功能，具體配置如下： - 1 路非隔離輸入（LINE2） - 1 路非隔離輸出（LINE3） - 2 路可配置的雙向非隔離 I/O（LINE0 / LINE1） - 1 路 RS-232 串列通訊埠 - 1 個外部按鈕輸入（BUTTON） |
|
| 供電 | 12 ~ 24 VDC | |
| 最大功耗 | 22 W@24 VDC | |
| 結構 | 鏡頭接口 | M12-mount，手動調焦 |
| 焦距 | 14.8 mm | |
| 鏡頭罩 | 透明鏡頭罩 | |
| 光源 | 白光 | |
| 指示燈 | 電源指示燈PWR，網路指示燈LNK，狀態指示燈STS | |
| 外形尺寸 | 46 mm × 57.6 mm × 25 mm | |
| 重量 | 約220 g | |
| IP防護等級 | IP65 | |
| 溫度 | 工作溫度0 ~ 50℃，儲藏溫度-30 ~ 70℃ | |
| 濕度 | 20% ~ 95%RH 無冷凝 | |
| 一般規範 | 軟體 | SCMVS |
| 認證 | CE，KC |
