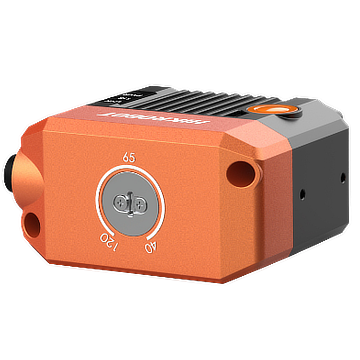

INTL-GN2016EC-03S-MED
160萬像素 3mm鏡頭 醫療專用 彩色 超小型智能相機
資料下載
產品介紹
詳細參數
功能特性
· 採用嵌入式硬體平台，可進行高速的影像處理。
· 內建高精度演算法，具備高讀碼率，並可支援試管蓋有無判斷、液面高度偵測與血液品質檢測等功能。
· IO介面豐富，可接取多路輸入、輸出訊號。
· 狀態指示燈豐富，可即時查看設備狀態，方便調試與維護。
· 光源設計巧妙，確保照明區域亮度均勻。
· 支援RS-232、TCP、UDP、FTP、Modbus、PROFINET、EtherNet/IP等多種通訊模式。
訂貨型號
· INTL-GN2016EC-03S-MED

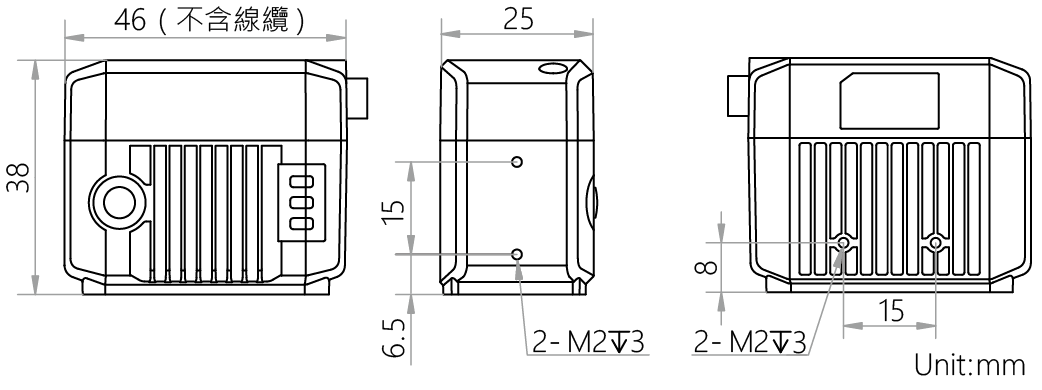

外形尺寸
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
| 型號 | 型號 | INTL-GN2016EC-03S-MED |
| 名稱 | 160萬像素，3mm鏡頭，彩色，手動調焦，醫療專用，超小型智能相機 | |
| 工具 | 視覺工具 | 計數：斑點計數、邊緣計數、圖案計數、輪廓計數 |
| 有無：圓有無、直線有無、斑點有無、邊緣有無、圖案有無、輪廓有無 | ||
| 定位：位置修正、單位轉換 | ||
| 邏輯：Json格式輸出、條件判斷、邏輯判斷、字元比較、變量計算、組合判斷、分支控制 | ||
| 測量：線線角度、直徑測量、亮度均值、對比度測量、寬度測量、液位測量、灰度面積、直線角度、節距檢測、顏色面積、點點測量、顏色測量 | ||
| 識別：字符識別、註冊分類、顏色比較、顏色識別、碼識別 | ||
| 深度學習：目標檢測、分類 | ||
| 方案能力 | 支援方案導入/匯出，最多可儲存8個方案，40個模組 | |
| 通訊協議 | RS-232 、 TCP 、 UDP 、 FTP 、 PROFINET 、 Modbus 、 EtherNet/IP 、 FINS 、MELSEC/SLMP、基恩士 KV | |
| 相機 | 感測器類型 | CMOS，全域快門(Global Shutter) |
| 像元尺寸 | 3.45 μm × 3.45 μm | |
| 靶面尺寸 | 1/2.9" | |
| 解析度 | 1408 × 1024 | |
| 最大採集影格率 | 40 fps | |
| 增益 | 0 dB ~ 15 dB | |
| 曝光時間 | 16 μs ~ 1 sec | |
| 像素格式 | Mono 8，RGB 8 | |
| 黑白/彩色 | 彩色 | |
| 電氣特性 | 資料介面 | Fast Ethernet（100Mbit/s） |
| 數位I/O | 17-pin M12 介面整合供電、乙太網路、數位 I/O 與串列通訊功能，包含以下配置： - 1 路非隔離輸入（LINE2） - 1 路非隔離輸出（LINE3） - 2 路雙向可設定非隔離 I/O（LINE0 / LINE1） - 1 路 RS-232 串列埠 - 1 個外部按鈕輸入（BUTTON） ⚠️ 輸出訊號僅支援 NPN 類型 |
|
| 供電 | 12 ~ 24 VDC | |
| 最大功耗 | 11 W@24 VDC | |
| 結構 | 鏡頭接口 | M8-mount，手動調焦 |
| 焦距 | 3 mm | |
| 鏡頭罩 | 全偏振鏡頭罩 | |
| 光源 | 白色 | |
| 指示燈 | 電源指示燈PWR，網路指示燈LNK，狀態指示燈STS | |
| 外形尺寸 | 46 mm × 38 mm × 25 mm | |
| 重量 | 約160 g | |
| IP防護等級 | IP65 | |
| 溫度 | 工作溫度0 ~ 40℃，儲藏溫度-30 ~ 70℃ | |
| 濕度 | 20% ~ 95%RH 無冷凝 |
