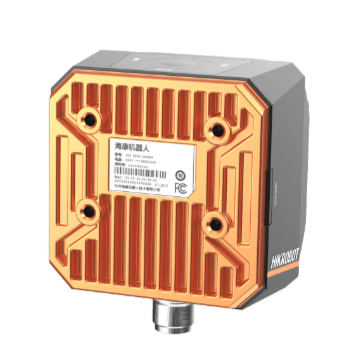

INTL-GN3016M-12M-WBN
160萬像素 12mm鏡頭 黑白 中高階智能相機
資料下載
產品介紹
詳細參數
功能特性
· 採用嵌入式硬體平台，可進行高速的影像處理
· 植入高精度定位、測量、辨識演算法，可實現計數、缺陷、有無、定位等功能
· IO介面豐富，可接取多路輸入、輸出訊號
· 狀態指示燈豐富，可即時查看設備狀態，方便調試與維護
· 光源設計巧妙，確保照明區域亮度均勻
· 支援RS-232、TCP、UDP、FTP、Modbus、PROFINET、EtherNet/IP等多種通訊模式
訂貨型號
· INTL-GN3016M-12M-WBN

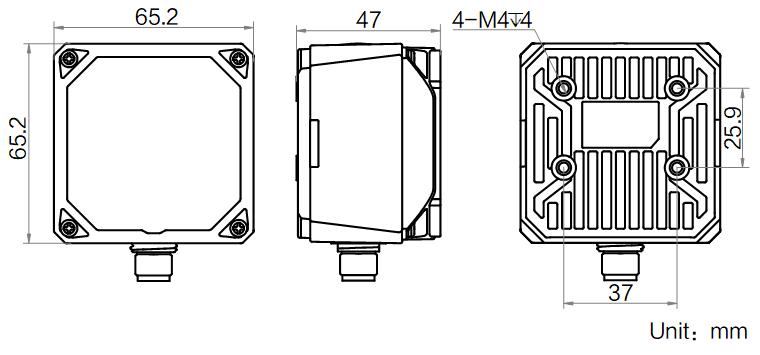

外形尺寸
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
| 型號 | 型號 | INTL-GN3016M-12M-WBN |
| 名稱 | 160萬像素，12mm鏡頭，黑白，自動對焦，中高階智能相機 | |
| 工具 | 視覺工具 | 測量：點點測量、點線測量、對比度測量、灰度面積、節距測量、寬度測量、亮度均值、線線角度、直徑測量、直線角度 |
| 有無：斑點有無、邊緣有無、輪廓有無、圖案有無、圓有無、直線有無、異常判斷、有無檢測 | ||
| 計數：斑點計數、邊緣計數、輪廓計數、圖案計數、學習計數 | ||
| 識別：多目標計數、碼識別、類別識別、註冊分類、註冊目標偵測、字符識別 | ||
| 邏輯：變量計算、分支控制、邏輯判斷、資料格式化、條件判斷、字符比較、組合判斷 | ||
| 定位：標定轉換、單點對位、單點校正、單點抓取、單位轉換、位置修正 | ||
| 深度學習：分類、目標偵測 | ||
| 缺陷工具：異常檢測 | ||
| 方案能力 | 支援方案匯入/匯出，最多可儲存32個方案 | |
| 通訊協議 | RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP、MELSEC/SLMP、FINS、Keyence KV | |
| 相機 | 感測器類型 | CMOS，全域快門(Global Shutter) |
| 像元尺寸 | 3.45 µm × 3.45 µm | |
| 靶面尺寸 | 1/2.9" | |
| 解析度 | 1408 × 1024 | |
| 最大採集影格率 | 60 fps | |
| 增益 | 0 dB ~ 15 dB | |
| 曝光時間 | 16 μs ~ 1 sec | |
| 像素格式 | Mono 8 | |
| 黑白/彩色 | 黑白 | |
| 電氣特性 | 資料介面 | Fast Ethernet（100Mbit/s） |
| 數位I/O | 17-pin M12 接頭提供電源供應、乙太網路、數位 I/O 與串列通訊功能包含 - 2 路輸入訊號（Line0/1） - 3 路輸出訊號（Line5/6/7） - 3 路可配置為輸入或輸出的 I/O（Line2/3/4） - 1 路外部按鈕輸入（BUTTON） 輸出訊號可選擇 NPN 或 PNP 類型 |
|
| 供電 | 24 VDC | |
| 功耗 | 平均功耗：13.8W @24 VDC(啟用自備補光燈) 最大功耗：42 W @24 VDC(啟用自備補光燈) |
|
| 結構 | 鏡頭接口 | M12-mount，機械對焦 |
| 焦距 | 12.4 mm | |
| 鏡頭罩 | 透明鏡頭罩，可選購半偏光鏡頭罩或全偏光鏡頭罩 | |
| 光源 | 14顆LED：白色（預設出廠）/紅色/藍色/近紅外 | |
| 指示燈 | 電源指示燈PWR，網路指示燈LNK，狀態指示燈STS，結果顯示指示燈OK/NG | |
| 外形尺寸 | 65.2 mm × 65.2 mm × 47 mm | |
| 重量 | 約280 g | |
| IP防護等級 | IP67（正確安裝鏡頭罩以及線纜的情況） | |
| 溫度 | 工作溫度0 ~ 50℃，儲藏溫度-30 ~ 70℃ | |
| 濕度 | 20% ~ 95%RH 無冷凝 | |
| 一般規範 | 軟體 | SCMVS |
| 認證 | CE，KC |
