INTL-DM2013EM-05-RBP

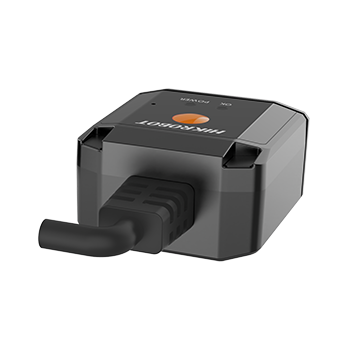

130萬像素 紅光偏振 Ethernet 極小型讀碼器

資料下載

檔案下載連結
產品介紹
詳細參數

功能特性

      · 極小型化，適應各類型機台及緊湊工位

      · 豐富的IO接口和直插式電源接口，方便現場接線

      · 自帶LED瞄準，明確指示目標視野，安裝調試快捷

      · 提供蜂鳴器、狀態指示燈提示操作狀態，方便現場調試

      · 支援一鍵調參功能，簡化參數配置操作



訂貨型號

      · INTL-DM2013EM-05-RBP



外形尺寸

 INTL-DM2013EM-05-RBP

*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號  型號 INTL-DM2013EM-05-RBP
名稱 130萬像素，紅光偏振，Ethernet，極小型讀碼器
效能 條碼類別 一維碼：Code 39，Code 93，Code 128，CodaBar，EAN8，EAN13，ITF25，ITF14，UPCA，UPCE
二維碼：QR Code，Data Matrix，MicroQR，AZTEC，HanXin
堆疊碼：PDF417
最大處理幀率 50 fps
最大讀取速度 30碼/秒
感測器類型 CMOS，全域快門(Global Shutter)
像元尺寸 2.7 μm × 2.7 μm
靶面尺寸 1/4”
解析度 1280 × 1024
曝光時間 60 μs ~ 6000 μs
增益 1 ~ 28 dB
黑白/彩色 黑白
通訊協議 SmartSDK，TCP Client，Serial，FTP，TCP Server，UDP，Profinet，EthernetIP
景深 Code 39 ( 5 mil ) : 75 ~ 215 mm
Code 128 ( 10 mil ) : 50 ~ 400 mm
EAN 13 ( 13 mil ) : 60 ~ 420 mm
QR Code ( 15 mil ) : 40 ~ 290 mm
Data Matrix ( 10 mil ) : 50 ~ 240 mm
電氣特性 資料介面 Fast Ethernet ( 100 Mbit/s )，RS-232，DC端子
數位I/O DB15 接頭提供電源與 I/O 功能包含
- 2 路光耦隔離輸入（腳位 0/1 輸入）
- 2 路光耦隔離輸出（腳位 3/4 輸出）
- 1 路 RS-232 通訊介面
支援透過側面按鈕觸發及重啟設備
供電 12 ~ 24 VDC
典型功耗 2.5 W@12 VDC
結構 焦距 4.63 mm
鏡頭接口 M5.8-Mount
環境光照 0 ~ 10000 lux
光源 紅色 ( 偏振 )
瞄準器 綠光LED
指示燈 電源指示燈POWER，狀態指示燈OK/NG
外形尺寸 45 mm × 43 mm × 25 mm
重量 約68.5 g
IP防護等級 IP54
溫度 工作溫度0 ~ 50°C，儲藏溫度-30 ~ 70°C
濕度 20% ~ 95%RH 無冷凝
一般規範 軟體 IDMVS
認證 CE，RoHS，KC
