INTL-SGH120-10CM
INTL-SGH120-10CM

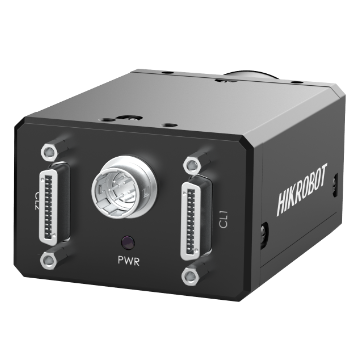

1200萬像素 Camera Link 黑白 IMX253 面陣相機
資料下載
產品介紹
詳細參數
功能特性
· 支援自動或手動調整增益和曝光時間，支援手動調整LUT和Gamma校正
· 支援自訂ROI，支援水平鏡像和垂直鏡像
· 支援硬觸發、軟觸發及自由運行模式，支援透過Camera Link擷取卡觸發相機
· 支援Base、Medium、Full、80-bit四種設定模式
· 相容於Camera Link協定及GenICam標準，可與第三方軟體平台無縫連接
訂貨型號
· INTL-SGH120-10CM
外形尺寸
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
| 型號 | 型號 | INTL-SGH120-10CM |
| 名稱 | 1200萬像素，Camera Link，黑白，IMX253，面陣相機 | |
| 效能 | 感測器類型 | CMOS，全域快門 (Global Shutter) |
| 感測器型號 | Sony IMX253 | |
| 像元尺寸 | 3.45 µm × 3.45 µm | |
| 靶面尺寸 | 1.1" | |
| 解析度 | 4096 × 3000 (Base/Medium/Full)，3840 × 3000 (80-bit) | |
| 最大幀率 | 50.9 fps @4096 × 3000 Mono 8 (Base/Medium/Full) 69.8 fps @3840 × 3000 Mono 8 (80-bit) |
|
| 配置模式 | Base，Medium，Full，80-bit | |
| 頻道模式 | 1X_1Y，1X2_1Y，1X4_1Y，1X8_1Y，1X10_1Y | |
| 頻道數 | 1/2/4/8/10 Taps | |
| 像素時鐘 | 60 MHz，70 MHz，85 MHz | |
| 動態範圍 | 71.6 dB | |
| 信噪比 | 39.7 dB | |
| 增益 | 0 dB ~ 24 dB | |
| 曝光時間 | 1 μs ~ 10 sec | |
| 快門模式 | 支援自動曝光、手動曝光、一鍵曝光模式 | |
| 黑白/彩色 | 黑白 | |
| 像素格式 | Mono 8/10/12 | |
| Binning | 不支援 | |
| 下採樣 | 不支援 | |
| 鏡像 | 支援水平鏡像、垂直鏡像 | |
| 電氣特性 | 資料介面 | Camera Link (SDR口) |
| 數位I/O | 6-pin P7 接頭可同時提供電源與 I/O包含 - 1 路光耦隔離輸入（Line0） - 1 路光耦隔離輸出（Line1） - 1 路可雙向配置的非隔離 I/O（Line2） Camera Link 介面額外提供 4 路 I/O（CC1 / CC2 / CC3 / CC4） |
|
| 供電 | 9~24 VDC | |
| 典型功耗 | 4.51 W@12 VDC | |
| 結構 | 鏡頭接口 | C-Mount |
| 外形尺寸 | 44 mm×29 mm×59 mm | |
| 重量 | 約100 g | |
| IP防護等級 | IP30（正確安裝鏡頭以及線纜的情況下） | |
| 溫度 | 工作溫度0 ~ 50℃，儲藏溫度-30 ~ 70℃ | |
| 濕度 | 20% ~ 80%RH 無冷凝 | |
| 一般規範 | 軟體 | MVS軟體，符合GenlCam協定的擷取卡控制軟體 |
| 作業系統 | Windows 7/10/11（32/64bits） | |
| 協議/標準 | Camera Link V2.0，GenICam | |
| 認證 | CE，RoHS，KC |
