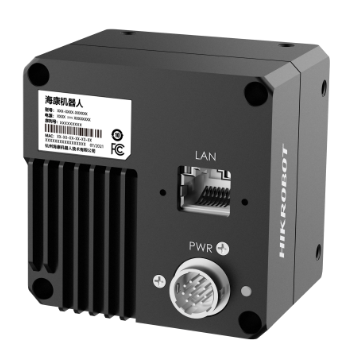

INTL-SGL024-91GC

2k GigE 彩色 線陣相機

資料下載

檔案下載連結
產品介紹
詳細參數

功能特性

      · 支援TDI、影像無損壓縮功能

      · 豐富的ISP功能，如Gamma校正、平場校正、LUT、黑色等級調節等

      · 雙向I/O接線設計，輸入/輸出靈活配置

      · 緊湊結構，多面安裝孔

      · 相容GigE Vision V2.0協定及GenICam標準



訂貨型號

      · INTL-SGL024-91GC



外形尺寸

INTL-SGL024-91GC

 *產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號 型號 INTL-SGL024-91GC
名稱 2k，GigE，彩色，線陣相機
效能 感測器類型 CMOS
像元尺寸 7 µm
解析度 2048 × 3
成像模式 支援1-line/2-TDI
最大行頻 基礎行頻：58 kHz@ Mono 8/Bayer RG 8、29 kHz@ Bayer RG 10/12、19 kHz@ RGB 8/BGR 8
HB峰值行頻：70 kHz@ Bayer RG 8/Mono 8、40 kHz@ RGB 8
動態範圍 68 dB
信噪比 44.7 dB
增益 支援1.0×
曝光時間 3 μs~10 ms
快門模式 支援自動曝光、手動曝光、一鍵曝光、脈衝控制曝光
黑白/彩色 彩色
像素格式 Mono 8
Bayer RG 8/10/12
RGB 8，BGR 8
Binning 支援1 × 1，2 × 2，4 × 4
鏡像 支援水平鏡像
觸發模式 外觸發，內觸發
外觸發模式 行觸發，幀觸發，行+幀觸發
電氣特性 資料介面 Gigabit Ethernet(1000Mbit/s)兼容Fast Ethernet(100Mbit/s)
數位I/O 12-pin P10 接頭提供供電與 I/O包含
- 4 路可配置輸入/輸出（Line0/1/3/4）
- 支援單端與差分訊號
供電 12 ~ 24 VDC，支援PoE供電
典型功耗 5.7 W@12 VDC
結構 鏡頭接口 M42*1.0，法蘭後焦12 mm；可透過轉接環轉接至F口、C口及其他螺紋口鏡頭
外形尺寸 62 mm × 62 mm × 40.5 mm
重量 約256 g
IP防護等級 IP40（正確安裝鏡頭以及線纜的情況下）
溫度 工作溫度-20~55°C，儲藏溫度-30~80°C
濕度 5%~90%RH無冷凝
一般規範 軟體 MVS或第三方支援GigE Vision協議軟體
作業系統 Windows XP/7/10/11 32/64bits，Linux 32/64bits以及MacOS 64bits
協議/標準 GigE Vision V2.0，GenICam
認證 CE，RoHS，KC
