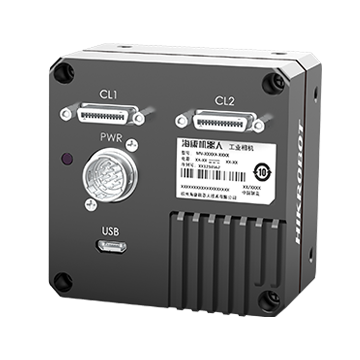

INTL-SGL042-91CM

4k Camera Link 黑白 線陣相機

資料下載

檔案下載連結
產品介紹
詳細參數

功能特性

      · 豐富的ISP處理技術，支援手動調節Gamma校正、平場校正、LUT、黑電平調節等

      · 多種靈活的曝光與擷取方式，最高行頻195 kHz

      · 支援雙向I/O接線，輸入/輸出可靈活配置

      · 小巧的結構設計，相機正面板和側面板均有安裝孔，可進行靈活安裝

      · 相容於Camera Link協定及GenICam標準



訂貨型號

      · INTL-SGL042-91CM



外形尺寸

 INTL-SGL042-91CM

*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號 型號 INTL-SGL042-91CM
名稱 4k，Camera Link，黑白，線陣相機
效能 感測器類型 CMOS
像元尺寸 7 μm
解析度 4096 × 2
成像模式 支援1-Line/2-TDI
最大行頻 40.5 kHz(Base)，81 kHz(Medium)，162 kHz(Full)，195 kHz(80-bit)
配置模式 Base，Medium，Full，80-bit
頻道模式 1 × 2，1 × 4，1 × 8，1 × 10
頻道數  2/4/8/10 Taps
像素時鐘 40 MHz，66 MHz，80 MHz，85 MHz
動態範圍 65.6 dB
信噪比 40 dB
增益 支持1.0倍/1.4倍/1.6倍/2.4倍/3.2倍
曝光時間 3 μs ~ 10 ms
快門模式 支援自動曝光、手動曝光、一鍵曝光
支援固定曝光時間、脈衝寬度控制曝光時間
黑白/彩色 黑白
像素格式 Mono 8/10/12
Binning 支援1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4
鏡像 支援水平鏡像
觸發模式 外觸發，內觸發
外觸發模式 行觸發，幀觸發，行+幀觸發
電氣特性 資料介面 Camera Link(SDR介面)；支援USB口進行韌體升級
數位I/O 12-pin P10 接頭提供供電與 I/O包含
- 4 路雙向可配置 I/O（Line0/1/3/4）
Camera Link 介面提供 4 路 I/O（CC1、CC2、CC3、CC4）
供電 12 ~ 24 VDC
典型功耗 8 W@12 VDC
結構 鏡頭接口 M42*1.0，法蘭後焦12 mm；可透過轉接環轉接至F接口、C接口及其他螺紋口鏡頭
外形尺寸 62 mm × 62 mm × 36.9 mm
重量 約238 g
IP防護等級 IP40（正確安裝鏡頭以及線纜的情況下）
溫度 工作溫度-20~45°C，儲藏溫度-30~80°C
濕度 5%~95%RH無冷凝
一般規範 軟體 MVS及符合Camera Link協定的擷取卡控制軟體
作業系統 Windows XP/7/10/11 32/64bits
協議/標準 Camera Link V2.1，GenICam
認證 CE，RoHS，KC
