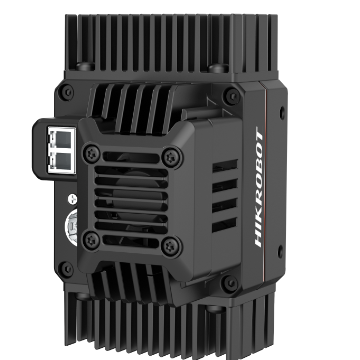

INTL-SGL042-91FC

4k XoF單光纖 彩色 線陣相機

資料下載

檔案下載連結

    尚無雲端連結
產品介紹
詳細參數

功能特性

      · 豐富的ISP 影像處理技術，支援手動調節Gamma 校正、平場校正、LUT、黑色電平調節等

      · 提供1路XoF光口，支援多種靈活的曝光與擷取方式，最高行頻可達100 kHz

      · 多路雙向可配置I/O接口，輸入/輸出可靈活配置

      · 結構設計緊湊，正面板和側面板均有安裝孔，可靈活安裝

      · 散熱片可拆卸，適應非高溫的狹窄安裝場景



訂貨型號

      · INTL-SGL042-91FC



外形尺寸

 INTL-SGL042-91FC

*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號 型號 INTL-SGL042-91FC
名稱 4k，XoF單光纖，彩色，線陣相機
效能 感測器類型 CMOS
像元尺寸 7 μm × 7 μm
解析度 4096 × 2
成像模式 支援1-Line
最大行頻 基礎行頻：98 kHz@ RGB 8/BGR 8、100 kHz@Mono 8/10/12 /Bayer RG 8/10/12 /Bayer RBGG 8
ROI提行頻後：100 kHz
傳輸模式 1Link
動態範圍 65.6 dB
信噪比 40 dB
增益 1.0×，1.4×，1.6×，2.4×，3.2×
曝光時間 3 μs ~ 10 ms
快門模式 支援自動曝光、手動曝光、一鍵曝光、脈衝控制曝光
黑白/彩色 彩色
像素格式 Mono 8/10/12
Bayer RG 8/10/12
RGB 8，BGR 8
Bayer RBGG 8
Binning 支援1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4
鏡像 支援水平鏡像
觸發模式 外觸發，內觸發
外觸發模式 行觸發，幀觸發，行+幀觸發
電氣特性 資料介面 LC光纖介面
數位I/O 12-pin P10 接頭提供供電與 I/O包含
- 4 路雙向可配置 I/O（Line0/1/3/4）
- 支援單端與差分訊號
供電 12 ~ 24 VDC
典型功耗 9 W@12 VDC
結構 鏡頭接口 M42*1，法蘭後焦12 mm；可透過轉接環轉接至F接口鏡頭
外形尺寸 101.2 mm × 62 mm × 70.7 mm
重量 約300 g
IP防護等級 IP40（正確安裝鏡頭以及線纜的情況下）
溫度 工作溫度-20~55°C，儲藏溫度-30~80°C
濕度 5%~95%RH無冷凝
一般規範 軟體 MVS
作業系統 Windows XP/7/10/11 32/64bits
協議/標準 XoFLink，GenICam
認證 CE，RoHS，KC
