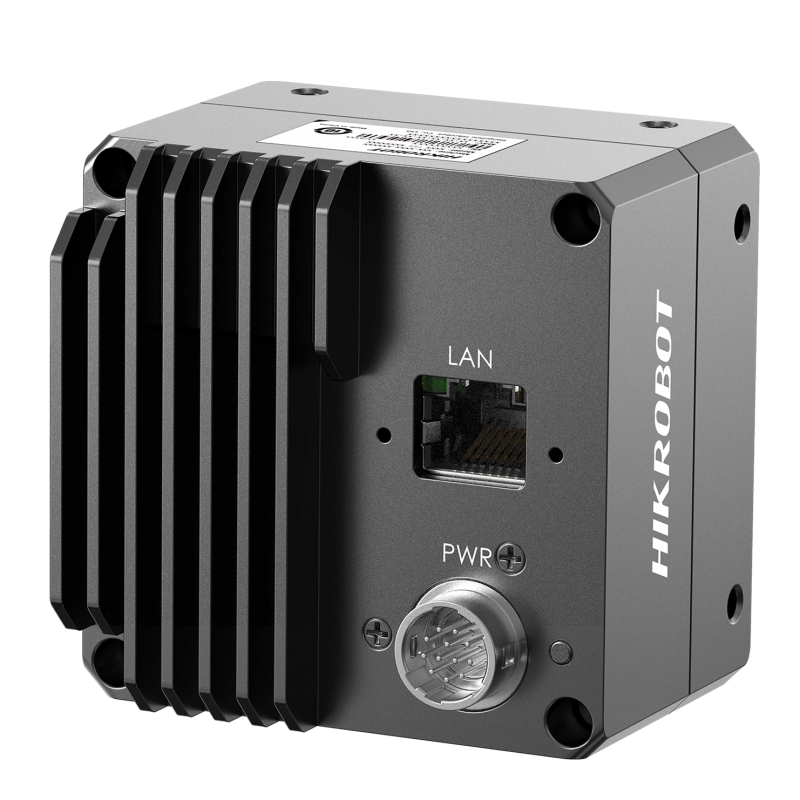

INTL-SGL044-91NM

4K 7μm 2.5G 黑白 線陣相機

資料下載

檔案下載連結
產品介紹
詳細參數

功能特性

      · 採用2.5GigE資料接口，基礎行頻最高75.3 kHz，瞬時峰值可達160 kHz

      · 支援1-Line、2-TDI以及4-TDI成像模式

      · 豐富的ISP處理技術，支援手動調節Gamma校正、平場校正、LUT、黑電平調節等

      · 支援雙向I/O接線，輸入/輸出可靈活配置

      · 緊湊的結構設計，多面安裝孔靈活安裝

      · 相容GigE Vision V2.0協定及GenICam標準



訂貨型號

      · INTL-SGL044-91NM



外形尺寸

INTL-SGL044-91NM

 *產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號 型號 INTL-SGL044-91NM
名稱 4K，7μm，2.5G，黑白，線陣相機
效能 感測器類型 CMOS
像元尺寸 7 µm × 7 µm
解析度 4096 × 4
成像模式 支援1 Line/2-TDI/4-TDI
最大行頻 全解析度：75.3 kHz@Mono 8(1-Line/2-TDI)、40 kHz@Mono 8(4-TDI)、37.6 kHz@Mono 10/12(1-Line/2-TDI/4-TDI)
ROI 提行頻後：解析度可達160 kHzM
動態範圍 60.9 dB
信噪比 40.5 dB
增益 支援1.0×、2.0×、4.0×
曝光時間 1 μs ~ 10 ms
快門模式 支援自動曝光、手動曝光、一鍵曝光、脈衝控制曝光
黑白/彩色 黑白
像素格式 Mono 8/10/12
Binning 支援1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4
鏡像 支援水平鏡像
觸發模式 外觸發，內觸發
外觸發模式 行觸發，幀觸發，行+幀觸發
電氣特性 資料介面 2.5 Gigabit Ethernet(2500Mbit/s)，相容於Gigabit Ethernet(1000Mbit/s)和Fast Ethernet(100Mbit/s)
數位I/O 12-pin P10 接頭提供供電與 I/O包含
- 4 路雙向可配置 I/O（Line0/1/3/4）
- 支援單端與差分訊號
供電 12 ~ 24 VDC，支援PoE供電
典型功耗 7.3 W@12 VDC
結構 鏡頭接口 M42*1.0，法蘭後焦12 mm；可透過轉接環轉接至F接口、C接口及其他螺紋口鏡頭
外形尺寸 62 mm × 62 mm × 46.1 mm
重量 約260 g
IP防護等級 IP40（正確安裝鏡頭以及線纜的情況下）
溫度 工作溫度-20~55°C，儲藏溫度-30~80°C
濕度 20% ~ 80%RH無冷凝
一般規範 軟體 MVS或第三方支援GigE Vision協議軟體
作業系統 Windows 7/10/11 32/64bits，Linux 32/64bits
協議/標準 GigE Vision V2.0，GenICam
認證 CE，RoHS，KC
