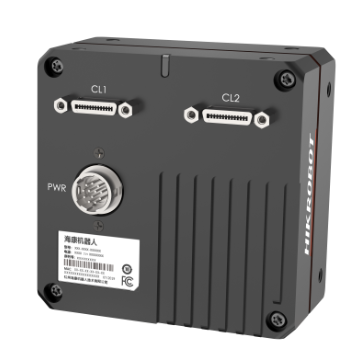

INTL-SGL082-92CM
INTL-SGL082-92CM
8K Camera Link 黑白 線陣相機
資料下載
產品介紹
詳細參數
功能特性
· 豐富的ISP處理技術,支援手動調節Gamma校正、平場校正、LUT、黑電平調節等
· 多種靈活的曝光與擷取方式,支援2-TDI,最高行頻100 kHz
· 支援ROI提行頻(單線模式最高200 kHz)
· 支援雙向I/O,輸入/輸出可靈活配置
· 結構設計緊湊,正面板和側面板均有安裝孔,可進行靈活安裝
· 相容於Camera Link協定及GenICam標準
訂貨型號
· INTL-SGL082-92CM
外形尺寸
*產品所涉資料可能因環境等因素而產生差異,本公司不承擔由此產生的後果。
型號 | 型號 | INTL-SGL082-92CM |
名稱 | 8K,Camera Link,7μm,黑白,線陣相機 | |
效能 | 感測器類型 | CMOS |
像元尺寸 | 7 µm | |
解析度 | 8192 × 2 | |
成像模式 | 支援1-line/2-TDI | |
最大行頻 | 20 kHz(Base),40 kHz(Medium),80 kHz(Full),100 kHz(80-bit) | |
配置模式 | Base,Medium,Full,80-bit | |
頻道模式 | 1 × 2,1 × 4,1 × 8,1×10 | |
頻道數 | 2/4/8/10 Taps | |
像素時鐘 | 40 MHz,66 MHz,80 MHz,85 MHz | |
動態範圍 | 63.4 dB | |
信噪比 | 40.8 dB | |
增益 | 1.0 x | |
曝光時間 | 3 μs ~ 10 ms | |
快門模式 | 支援自動曝光、手動曝光、一鍵曝光 支援固定曝光時間、脈衝寬度控制曝光時間 |
|
黑白/彩色 | 黑白 | |
像素格式 | Mono 8/10/12 | |
Binning | 支援1 × 1,2 × 2,4 × 4 | |
鏡像 | 支援水平鏡像 | |
觸發模式 | 外觸發,內觸發 | |
外觸發模式 | 行觸發,幀觸發,行+幀觸發 | |
電氣特性 | 資料介面 | Camera Link (SDR介面),支援USB口進行韌體升級 |
數位I/O | 12-pin P10 接頭提供供電與 I/O 包含 - 4 路雙向可設定 I/O(Line0/1/3/4) - 單端與差分 I/O 訊號 Camera Link 介面提供 4 路 I/O(CC1、CC2、CC3、CC4) |
|
供電 | 12 ~ 24 VDC | |
典型功耗 | 9.8 W@12 VDC | |
結構 | 鏡頭接口 | M72*0.75,法蘭後焦12 mm;可透過轉接環轉接至F接口鏡頭 |
外形尺寸 | 76 mm × 76 mm × 42.1 mm | |
重量 | 約320 g | |
IP防護等級 | IP40(正確安裝鏡頭以及線纜的情況下) | |
溫度 | 工作溫度-20~55°C,儲藏溫度-30~80°C | |
濕度 | 5%~90%RH無冷凝 | |
一般規範 | 軟體 | MVS及符合Camera Link協定的擷取卡控制軟體 |
作業系統 | Windows 7/10/11 32/64bits | |
協議/標準 | Camera Link V1.2,GenICam | |
認證 | CE,FCC,RoHS,KC |
