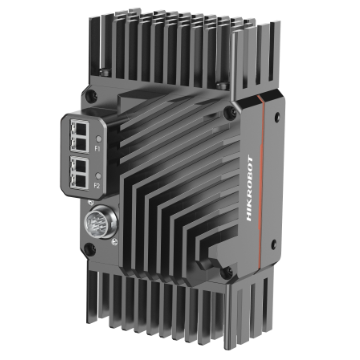

INTL-SGL083-91F2C
INTL-SGL083-91F2C
8K XoF雙光纖 彩色 線陣相機
資料下載
產品介紹
詳細參數
功能特性
· 豐富的ISP影像處理技術，如手動調整Gamma校正、平場校正、LUT、黑電平調節等
· RGB真彩色成像，多種靈活的曝光和擷取方式
· 提供雙路萬兆光口的高頻寬傳輸，行頻最高可達66.6 kHz
· 支援雙向可配置I/O接線設計，輸入/輸出可靈活配置
· 結構設計緊湊，正面板和側面板均有安裝孔，可靈活安裝
訂貨型號
· INTL-SGL083-91F2C

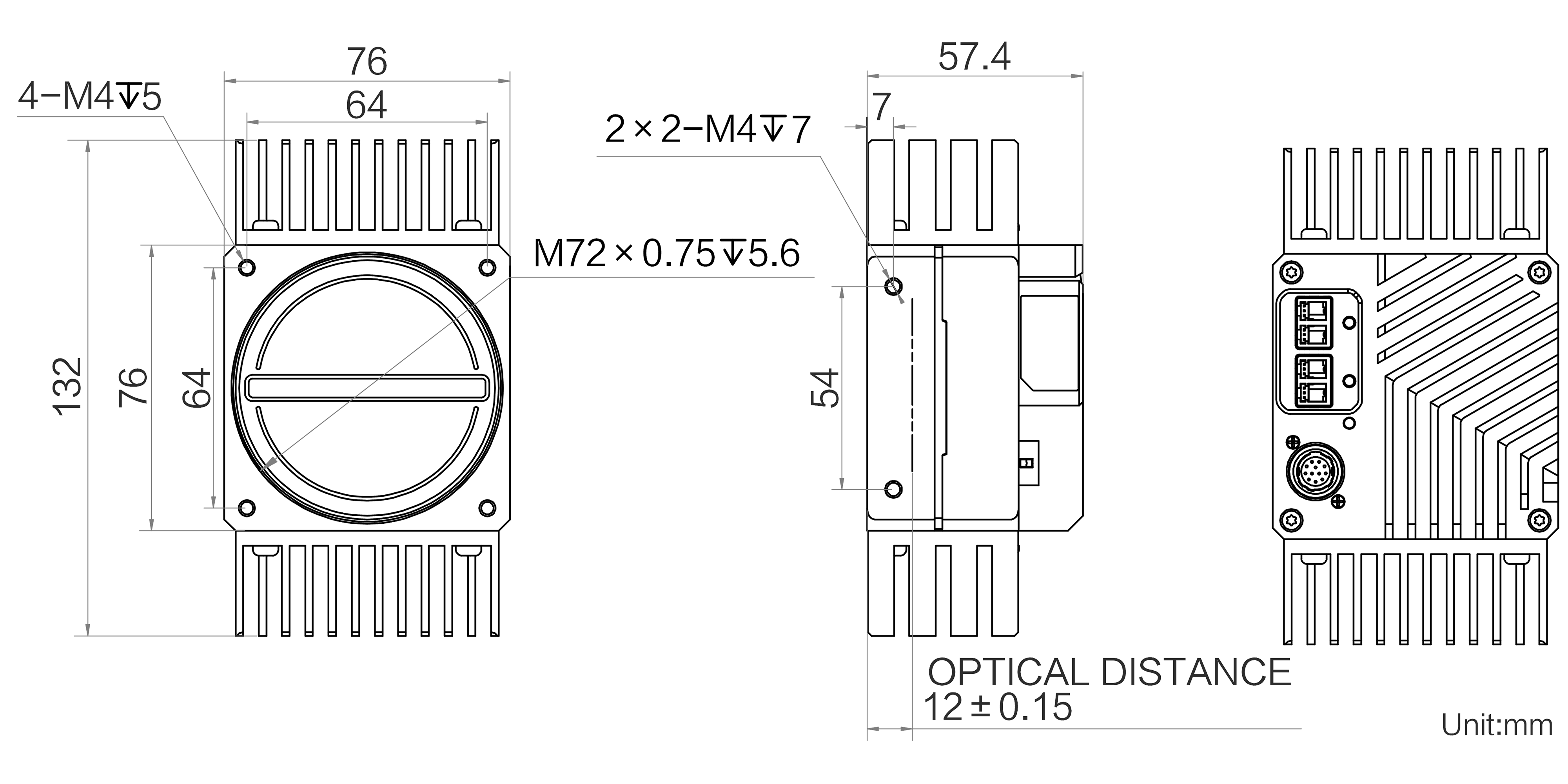

外形尺寸
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
| 型號 | 型號 | INTL-SGL083-91F2C |
| 名稱 | 8K，XoF雙光纖，彩色，線陣相機 | |
| 效能 | 感測器類型 | CMOS |
| 像元尺寸 | 7 µm | |
| 解析度 | 8192×3 | |
| 成像模式 | 支持1-Line | |
| 最大行頻 | 66.6 kHz | |
| 動態範圍 | 63.4 dB | |
| 信噪比 | 40.8 dB | |
| 增益 | 支持1.0× | |
| 曝光時間 | 3 μs ~ 10 ms | |
| 快門模式 | 支援自動曝光、手動曝光、一鍵曝光、脈衝控制曝光 | |
| 黑白/彩色 | 彩色 | |
| 像素格式 | Mono 8/12、RGB8，BGR8 | |
| Binning | 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4 | |
| 鏡像 | 支援水平鏡像 | |
| 觸發模式 | 外觸發，內觸發 | |
| 外觸發模式 | 行觸發，幀觸發，行+幀觸發 | |
| 電氣特性 | 資料介面 | 2LC光纖介面 |
| 數位I/O | 12-pin P10 接頭提供供電與 I/O包含 - 支援 4 路可設定輸入/輸出（Line0/1/3/4） - 支援單端與差分訊號 |
|
| 供電 | 12~24 VDC | |
| 最大功耗 | 14 W@24 VDC | |
| 結構 | 鏡頭接口 | M72*0.75，法蘭後焦12 mm；可透過轉接環轉接至F接口鏡頭 |
| 外形尺寸 | 132 mm × 76 mm × 57.4 mm | |
| 重量 | 約600 g | |
| IP防護等級 | IP40（正確安裝鏡頭以及線纜的情況下） | |
| 溫度 | 工作溫度-20~50°C，儲藏溫度-30~80°C | |
| 濕度 | 5%~90%RH無冷凝 | |
| 一般規範 | 軟體 | MVS |
| 作業系統 | Windows XP/7/10 32/64bits | |
| 協議/標準 | XoFLink，GenlCam | |
| 認證 | CE，RoHS，KC |
