INTL-SGL083-92CC
8K Camera Link 彩色 線陣相機
資料下載
產品介紹
詳細參數
功能特性
· 豐富的ISP影像處理技術，手動調整Gamma校正、平場校正、LUT、黑電平調節等
· RGB真彩色成像，多種靈活的曝光與擷取方式，基礎行頻33.7 kHz，支援ROI提升行頻，最大行頻66.6 KHz
· 支援雙向可配置I/O，輸入/輸出可靈活配置
· 結構設計緊湊，相機正面板和側面板均有安裝孔，可靈活安裝
· 相容於Camera Link協定及GenICam標準
訂貨型號
· INTL-SGL083-92CC

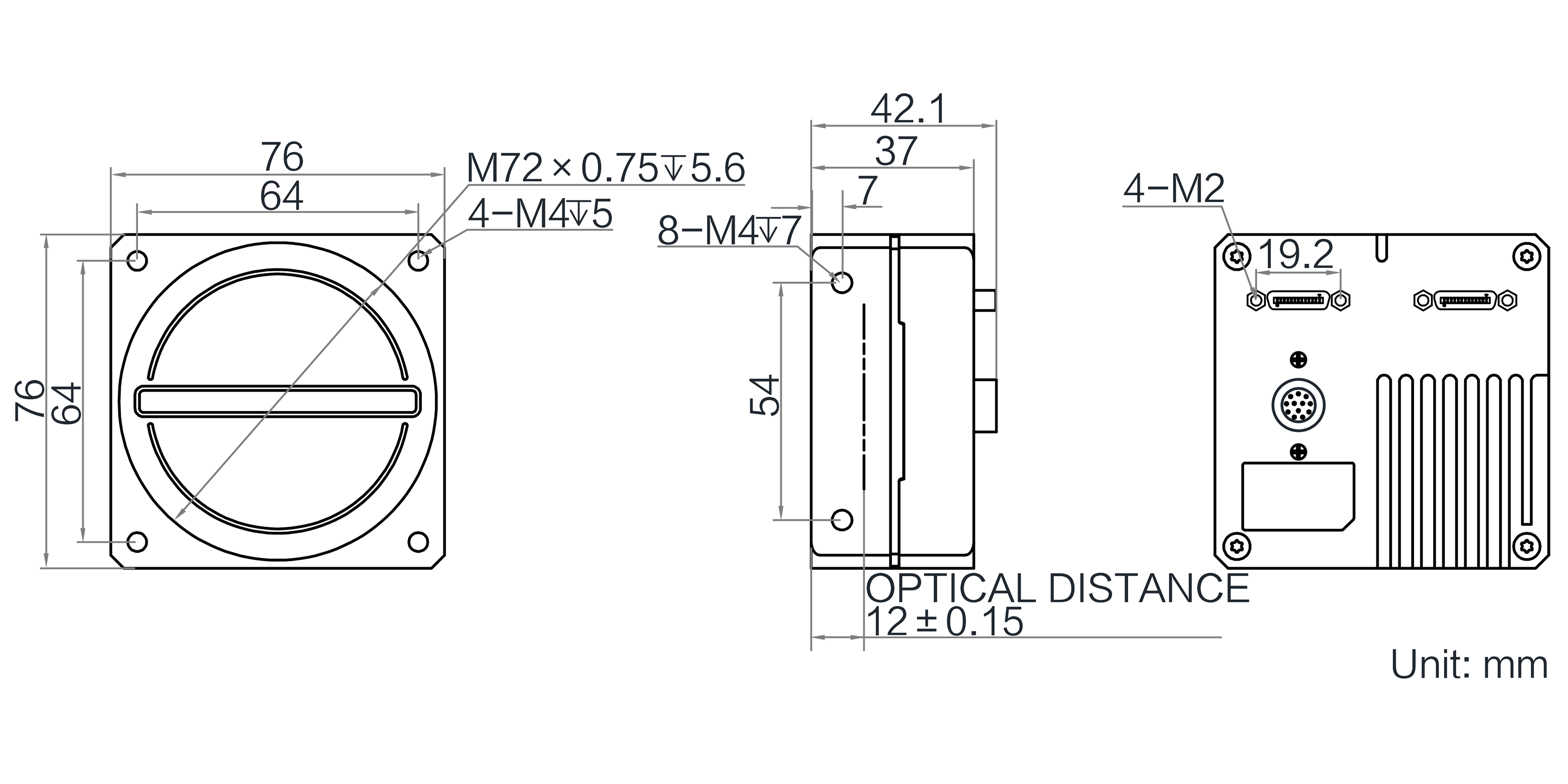

外形尺寸
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
| 型號 | 型號 | INTL-SGL083-92CC |
| 名稱 | 8K，Camera Link，7μm，彩色，線陣相機 | |
| 效能 | 感測器類型 | CMOS |
| 像元尺寸 | 7 µm ×7 µm | |
| 解析度 | 8192 × 3 | |
| 成像模式 | 1-line | |
| 最大行頻 | 全解析度： 10.1 kHz（Base） 20.2 kHz（Medium） 33.7 kHz（80-bit） |
|
| ROI提行頻後： 66.6Khz（4140解析度及以下） |
||
| 配置模式 | Base，Medium，80-bit | |
| 頻道模式 | 1 × 1，1 × 2，1 × 10 | |
| 頻道數 | 1/2/10 Taps | |
| 像素時鐘 | 40 MHz，66 MHz，80 MHz，85 MHz | |
| 動態範圍 | 63.4 dB | |
| 信噪比 | 40.8 dB | |
| 增益 | 支持1.0倍 | |
| 曝光時間 | 3 μs ~ 10 ms | |
| 快門模式 | 支援自動曝光、手動曝光、一鍵曝光 支援固定曝光時間、脈衝寬度控制曝光時間 |
|
| 黑白/彩色 | 彩色 | |
| 像素格式 | Mono 8/12，RGB 8，BGR 8 | |
| Binning | 支援1 × 1，2 × 2，4 × 4 | |
| 鏡像 | 支援水平鏡像 | |
| 觸發模式 | 外觸發，內觸發 | |
| 外觸發模式 | 行觸發，幀觸發，行+幀觸發 | |
| 電氣特性 | 資料介面 | Camera Link (SDR介面)，支援Micro USB2.0口進行韌體升級 |
| 數位I/O | 12-pin P10 接頭提供供電與 I/O 包含 - 4 路雙向可設定 I/O（Line0/1/3/4） - 單端與差分 I/O 訊號 Camera Link 介面提供 4 路 I/O（CC1、CC2、CC3、CC4） |
|
| 供電 | 12 ~ 24 VDC | |
| 典型功耗 | 9.9 W@12 VDC | |
| 結構 | 鏡頭接口 | M72*0.75，法蘭後焦12 mm；可透過轉接環轉接至F接口鏡頭 |
| 外形尺寸 | 76 mm × 76 mm × 42.1 mm | |
| 重量 | 約340 g | |
| IP防護等級 | IP40（正確安裝鏡頭以及線纜的情況下） | |
| 溫度 | 工作溫度-20~55°C，儲藏溫度-30~80°C | |
| 濕度 | 5%~90%RH無冷凝 | |
| 一般規範 | 軟體 | MVS及符合Camera Link協定的擷取卡控制軟體 |
| 作業系統 | Windows 7/10/11 32/64bits | |
| 協議/標準 | Camera Link V1.2，GenICam | |
| 認證 | CE，RoHS2.0，KC |
