INTL-SGL084-91F2M

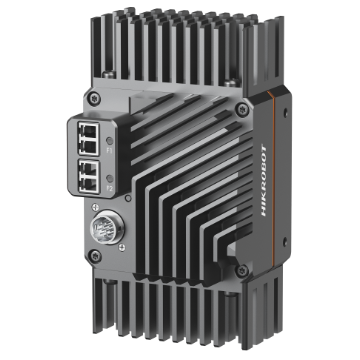

8K 雙光纖 黑白 線陣相機

資料下載

檔案下載連結

    尚無雲端連結
產品介紹
詳細參數

功能特性

      · 相機自帶分時頻閃、TDI擷取控制，支援多重曝光擷取模式，擷取方式多元靈活

      · 豐富的ISP影像處理技術，如Gamma校正、平場校正、LUT、黑電平調節等

      · 提供雙路XoFLink萬兆光口的高頻寬傳輸

      · 支援雙向可配置I/O接線設計，輸入/輸出可靈活配置

      · 結構設計緊湊，正面板和側面板均有安裝孔，可靈活安裝



訂貨型號

      · INTL-SGL084-91F2M

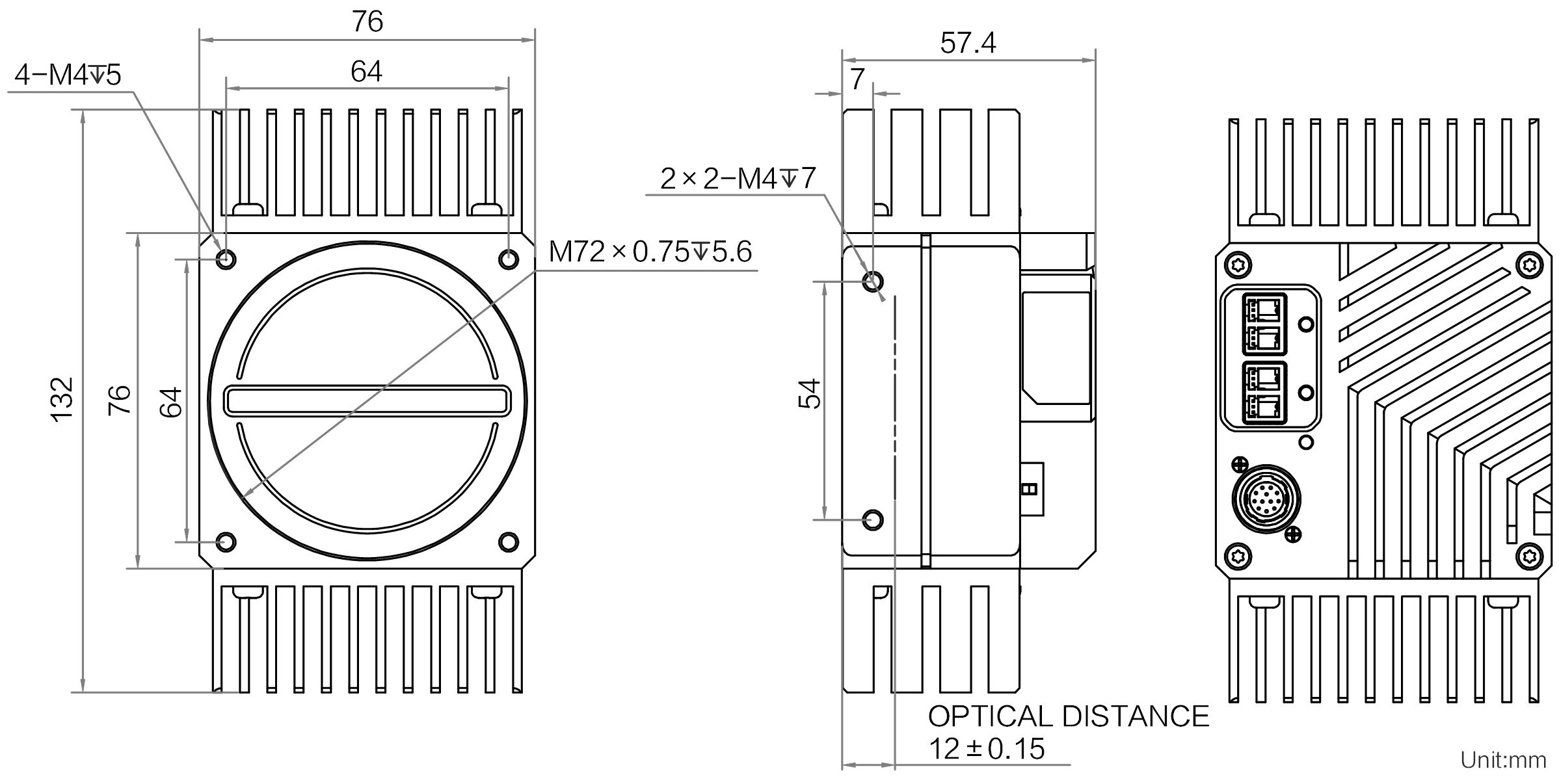

外形尺寸

 INTL-SGL084-91F2M

*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號 型號 INTL-SGL084-91F2M
名稱 8K，雙光纖，4線，黑白，線陣相機
效能 感測器類型 CMOS
像元尺寸 7 μm × 7 μm
解析度 8192 × 4
成像模式 支援分時頻閃模式：1/2/3/4燈
支援1-Line、2-TDI、4-TDI
最大行頻 1燈模式：200 kHz(1-Line)，100 kHz(2-TDI)，50 kHz(4-TDI)
2燈模式：52 kHz(1-Line)，26 kHz(2-TDI)
3燈模式：34.6 kHz(1-Line)
4燈模式：26 kHz(1-Line)
傳輸模式 1Link、2Link
動態範圍 63.4 dB
信噪比 40.8 dB
增益 1.0×
曝光時間 3 μs ~ 10 ms
快門模式 支援自動曝光、手動曝光、一鍵曝光、脈衝控制曝光
黑白/彩色 黑白
像素格式 Mono 8/10/12
Binning 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4
鏡像 支援水平鏡像
觸發模式 外觸發，內觸發
外觸發模式 行觸發，幀觸發，行+幀觸發
電氣特性 資料介面 2LC光纖介面
數位I/O 12-pin P10 接頭提供供電與 I/O包含
- 支援 4 路可設定輸入/輸出（Line0/1/3/4）
- 支援單端與差分訊號
供電 12 ~ 24 VDC
典型功耗 15.4 W@24 VDC
結構 鏡頭接口 M72*0.75，法蘭後焦12 mm，可透過轉接環轉接至F接口鏡頭
外形尺寸 132 mm × 76 mm × 57.4 mm
重量 約600 g
IP防護等級 IP40（正確安裝鏡頭以及線纜的情況下）
溫度 工作溫度-20~50°C，儲藏溫度-30~80°C
濕度 5%~90%RH無冷凝
一般規範 軟體 MVS
作業系統 Windows XP/7/10 32/64bits
協議/標準 XoFLink，GenlCam
認證 CE，RoHS，KC
