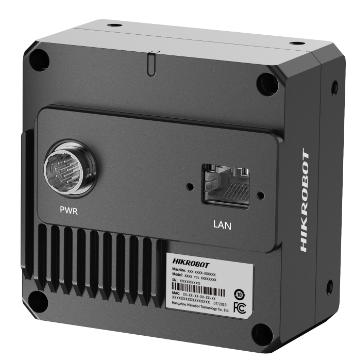

INTL-SGL084-B1NC
8K 2.5G 彩色 線陣相機
資料下載
產品介紹
詳細參數
功能特性
· 採用2.5GigE資料接口，基礎行頻最高37.6 kHz，瞬時峰值可達42 kHz
· RGB真彩色成像，色彩還原度更佳
· 豐富的ISP處理技術，支援手動調節Gamma校正、平場校正、LUT、黑電平調節等
· 支援雙向I/O接線，輸入/輸出可靈活配置
· 緊湊的結構設計，多面安裝孔靈活安裝
· 相容GigE Vision V2.0協定及GenICam標準
訂貨型號
· INTL-SGL084-B1NC
外形尺寸
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
| 型號 | 型號 | INTL-SGL084-B1NC |
| 名稱 | 8K，7μm，2.5G，彩色，線陣相機 | |
| 效能 | 感測器類型 | CMOS |
| 像元尺寸 | 7 μm × 7 μm | |
| 解析度 | 8192 × 4 | |
| 成像模式 | 支援1-Line/2-TDI/4-TDI | |
| 最大行頻 | 全解析掃描頻率： 37.6 kHz@Mono 8/Bayer RG 8 12.5 kHz@RGB 8/BGR 8 18.8 kHz@Mono10/ Mono12/Bayer RG 10/ Bayer RG 12 |
|
| ROI提行頻後： 最大可達42 KHz(2448解析及以下) |
||
| 瞬時峰值頻率： 42 kHz@Mono 8/Bayer RG 8 |
||
| 動態範圍 | 63.9 dB | |
| 信噪比 | 41.6 dB | |
| 增益 | 1.0 x、2.0 x、3.0 x、4.0 x | |
| 曝光時間 | 3 μs ~ 10 ms | |
| 快門模式 | 支援自動曝光、手動曝光、一鍵曝光、脈衝寬度控制曝光 | |
| 黑白/彩色 | 彩色 | |
| 像素格式 | RGB8，BGR8 Bayer RG 8/10/12 Mono 8/10/12 |
|
| Binning | 支持1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4 | |
| 鏡像 | 支援水平鏡像 | |
| 觸發模式 | 外觸發，內觸發 | |
| 外觸發模式 | 行觸發，幀觸發，行+幀觸發 | |
| 電氣特性 | 資料介面 | 2.5 Gigabit Ethernet(2500Mbit/s)，相容於Gigabit Ethernet(1000Mbit/s)和Fast Ethernet(100Mbit/s) |
| 數位I/O | 12-pin P10 接頭提供供電與 I/O包含 - 支援 4 路可設定輸入/輸出（Line0/1/3/4） - 支援單端與差分 I/O 訊號 |
|
| 供電 | 12~24 VDC | |
| 最大功耗 | 8.6 W@24 VDC | |
| 結構 | 鏡頭接口 | M72*0.75，法蘭後焦12 mm；可透過轉接環轉接至F接口、C接口及其他螺紋口鏡頭 |
| 外形尺寸 | 76 mm × 76 mm × 41.9 mm | |
| 重量 | 約350 g | |
| IP防護等級 | IP40（正確安裝鏡頭以及線纜的情況下） | |
| 溫度 | 工作溫度-20~55°C，儲藏溫度-30~80°C | |
| 濕度 | 20%~80%RH無冷凝 | |
| 一般規範 | 軟體 | MVS或第三方支援GigE Vision協議軟體 |
| 作業系統 | Windows 7/10/11 32/64bits，Linux 32/64bits | |
| 協議/標準 | GigE Vision V2.0，GenlCam | |
| 認證 | CE，RoHS，KC |
