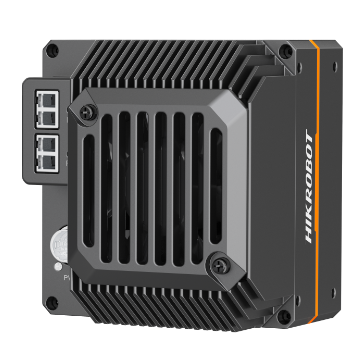

INTL-SGL166-91F2C

16K 5μm 真彩色 XoF雙光纖 線陣相機

資料下載

檔案下載連結

    尚無雲端連結
產品介紹
詳細參數

功能特性

      · 豐富的ISP影像處理技術，如手動調整Gamma校正、平場校正、LUT、黑電平調節等

      · RGB真彩色成像，多種靈活的曝光和擷取方式，支援單線和2-TDI成像模式

      · 提供雙路萬兆光口的高頻寬傳輸，行頻最高可達44.5 kHz

      · 支援雙向可配置I/O接線設計，輸入/輸出可靈活配置

      · 結構設計緊湊，正面板和側面板均有安裝孔，可靈活安裝



訂貨型號

      · INTL-SGL166-91F2C



外形尺寸

INTL-SGL166-91F2C

 *產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號 型號 INTL-SGL166-91F2C
名稱 16k 5μm 真彩色，XoF雙光纖
效能 感測器類型 CMOS
像元尺寸 5 µm
解析度 16384 × 12
成像模式 支持1-Line，2-TDI，3-TDI，4-TDI
最大行頻 47.3 kHz(1-Line)、45.3 kHz(2-TDI)、30.6 kHz(3-TDI)、23.1 kHz(4-TDI)
動態範圍 69.3 dB
信噪比 41.4 dB
增益 1.0×
曝光時間 3 μs ~ 10 ms
快門模式 支援自動曝光、手動曝光、一鍵曝光、脈衝控制曝光
黑白/彩色 彩色
像素格式 RGB8，BGR8
Binning 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4
鏡像 支援水平鏡像
觸發模式 外觸發，內觸發
外觸發模式 行觸發，幀觸發，行+幀觸發
電氣特性 資料介面 2LC光纖介面
數位I/O 12-pin P10 接頭提供供電與 I/O 包含
- 4 路雙向可設定 I/O（Line0/1/3/4）
- 單端與差分 I/O 訊號
供電 24 VDC
最大功耗 22.5 W@24 VDC
結構 鏡頭接口 M90*1，法蘭後焦12 mm；可透過轉接環轉接至F接口鏡頭
外形尺寸 99 mm × 99 mm × 83.4 mm
重量 約923 g
IP防護等級 IP40（正確安裝鏡頭以及線纜的情況下）
溫度 工作溫度-20~55°C，儲藏溫度-30~80°C
濕度 5%~90%RH無冷凝
一般規範 軟體 MVS
作業系統 Windows XP/7/10/11 32/64bits
協議/標準 XoFLink，GenlCam
認證 CE，RoHS，KC
