INTL-KC1002

DB15觸發 帶PoCL Camera Link擷取卡

資料下載

檔案下載連結

    尚無雲端連結
產品介紹
詳細參數

功能特性

      · 支持Camera Link協議，理論最高速率可到6.8 Gbps

      · 支援PoCL，單通道最高可提供4 W

      · 豐富的I/O接口，整合多路輸入輸出

      · 提供SDK，支援GenTL協議，便於二次開發

      · 遵循GenIcam標準



訂貨型號

      · INTL-KC1002

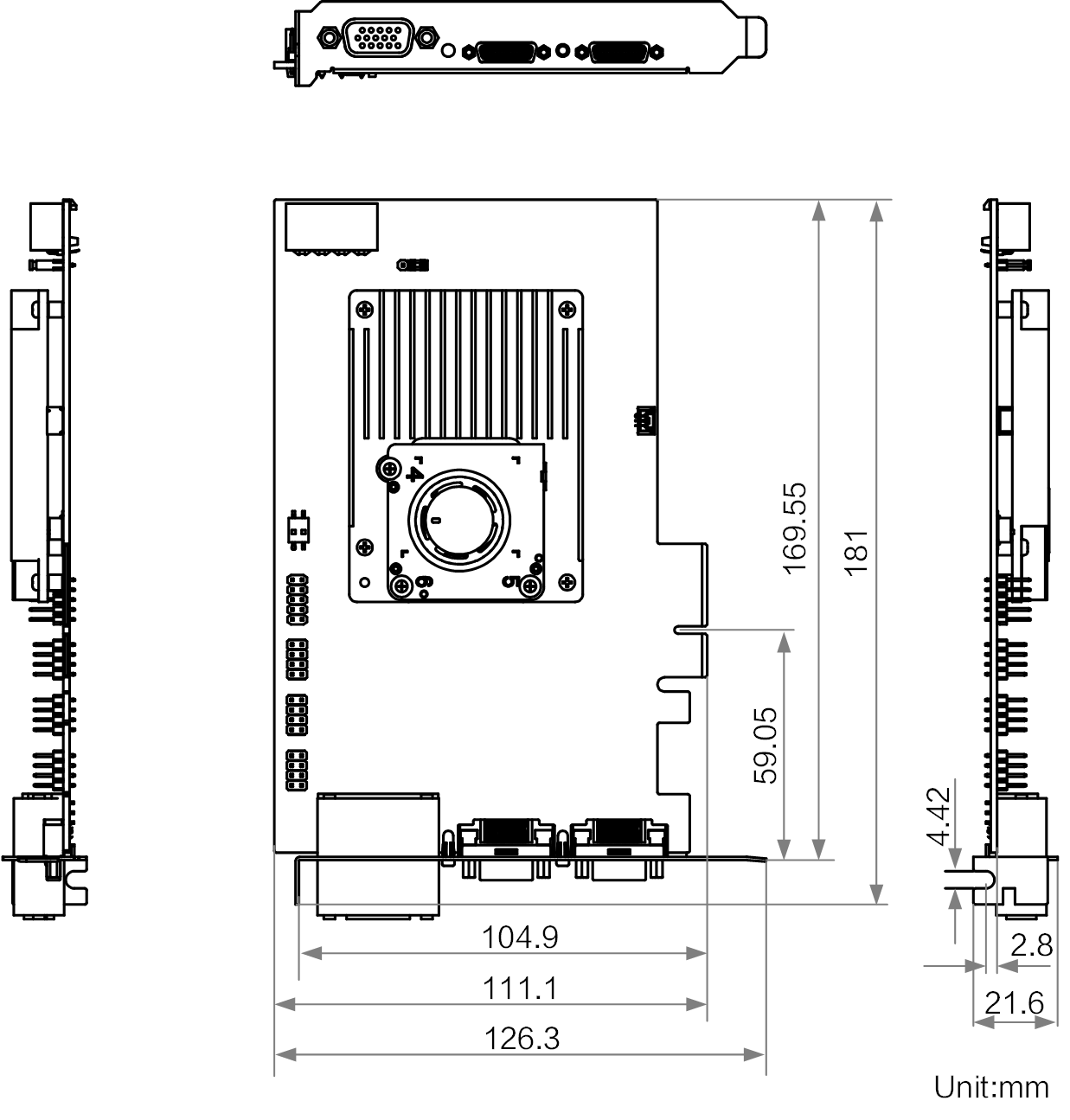

外形尺寸

INTL-KC1002

*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號  型號 INTL-KC1002
名稱 DB15觸發，Camera Link擷取卡
效能 像素時鐘 20 ~ 85 MHz
記憶體 板載內存 1 GB DDR3-RAM
主機介面 總線介面  PCI-E gen2 × 4
總線介面效能 1720 MB/s(峰值傳輸頻寬)，1600 MB/s(持續傳輸頻寬)
總線指示燈 1個
相機介面 標準 Camera Link 2.1
接頭 2 × SDR
功率輸出 PoCL，單通道最高可提供4 W@12VDC
支援相機類型 Camera Link接口工業相機
支援相機數量 最多2個
相機介面速率 6.8 Gbps
流通道 2
通道指示燈 2個
處理功能 像素格式 Mono 8/10/12/16
Bayer 8/10/12/16
RGB 8，BGR 8
通用I/O I/O類型 11路可設定輸入/輸出，相容單端/差分，支援多卡級聯
- 擋板 I/O：Line 0 ~ 6，支援 3.3 ~ 24 V 輸入 / 輸出
- 排針 I/O：Line 7 ~ 10，支援 3.3 ~ 12 V 輸入、3.3 V 輸出
連接器 DB15公頭，9 Pin 排針（2.54 mm 間距，2 × 5，10 Pin 盲孔）
電氣特性 典型功耗 7 W(不含PoCL)
結構 外形尺寸 181 mm × 126.3 mm × 21.6 mm
溫度 工作溫度0 ~ 60°C，儲藏溫度-20 ~ 70°C
濕度 10% ~ 95%RH無冷凝
一般規範 軟體 MVS
作業系統 Win7/10/11，Linux支援Ubuntu18.04 ~ 24.04
認證 CE，UL，RoHS
