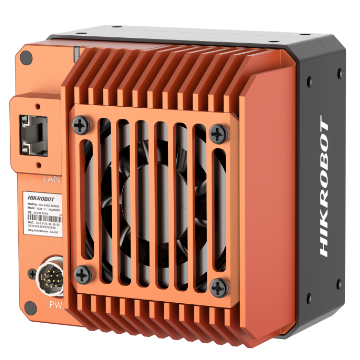

MV-CH610-10TM-F-TF

6100萬像素，10GigE，黑白，F口，附TEC，面陣相機

資料下載

檔案下載連結
產品介紹
詳細參數

功能特性

      · 更高整合度的硬體平台，同時實現低功耗和更高冷氣效率

      · 全新外觀設計，可拆式鏡頭轉接環

      · 萬兆乙太網路接口，相容於千兆乙太網，無中繼情況下，最大傳輸距離可達100m

      · 支援TEC製冷，大幅降低Sensor溫度，保證長曝光下影像質量

      · 支援16-bit ADC輸出，取樣精度高，動態範圍廣

      · 相容於GigE Vision V2.0協定與GenICam標準，無縫連結第三方軟體平台



訂貨型號

      · MV-CH610-10TM-F-TF

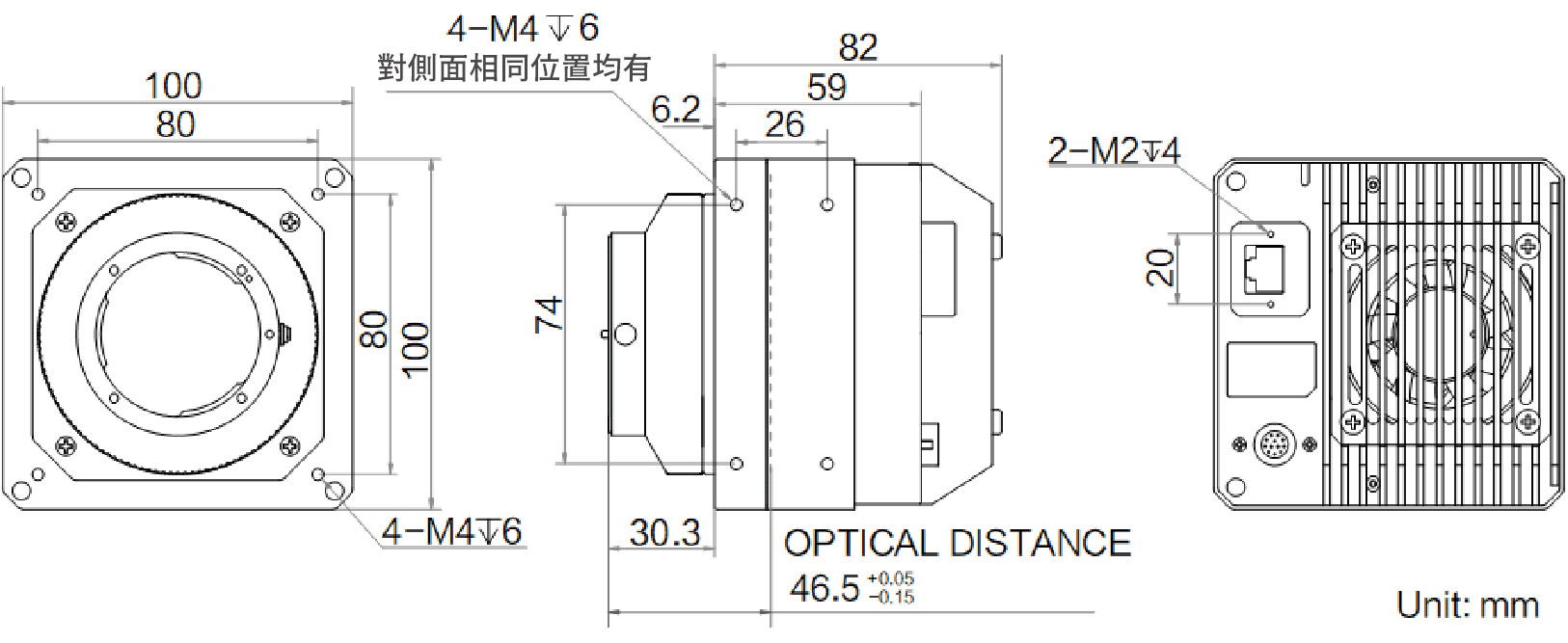

外形尺寸

 INTL-SGH610-10TM-F-TF

*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號 型號 MV-CH610-10TM-F-TF
名稱 6100萬像素，10GigE，黑白，F口，附TEC，面陣相機
效能 感測器類型 CMOS，滾動快門
感測器型號 Sony IMX455
像元尺寸 3.76 μm × 3.76 μm
靶面尺寸 41 mm × 31.1 mm
解析度 9568 × 6380
最大幀率 17.9 fps @ 9568 × 6380 Mono 8
動態範圍 75.3 dB
信噪比 46.8 dB
增益 0 ~ 36 dB
曝光時間 9 μs ~ 10 sec
快門模式 支援自動曝光、手動曝光、一鍵曝光等模式，支援Global Reset模式
黑白/彩色 黑白
像素格式 Mono 8/10/10Packed/12/12Packed/16
Binning 支援1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
下採樣 支援1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
鏡像 支援水平鏡像輸出
電氣特性 資料介面 10 Gigabit Ethernet(10000Mbit/s)相容於Gigabit Ethernet(1000Mbit/s)
數位I/O 12-pin P10接頭提供電源和I/O：1路光耦隔離輸入(Line0)，1路光耦隔離輸出(Line1)，1路雙向可配置非隔離I/O(Line2)，1路RS-232
供電 24 VDC
典型功耗 14.4 W@24 VDC (非TEC模式)
27.6 W@24 VDC (TEC模式)
結構 鏡頭接口 F口，法蘭後焦46.5 mm
外形尺寸 100 mm × 100 mm × 82 mm
重量 約1090 g
IP防護等級 IP40（正確安裝鏡頭以及線纜的情況下）
溫度 工作溫度0°C ~ 50°C，儲藏溫度-30°C ~ 80°C
濕度 20% ~ 95%RH無冷凝
一般規範 軟體 MVS或第三方支援GigE Vision協議軟體
作業系統 Windows 7/10 32/64bits，Windows 11 64bits，Linux 32/64bits
協議/標準 GigE Vision V2.0，GenICam
認證 CE，RoHS，KC
