- 『 視清 』大畫素高性能遠心鏡頭
-
MVCA24K-75-M90-AL
MVCA24K-75-M90-AL
最高支持88mm/24K靶面相機，放大倍率1.173X
資料下載
產品介紹
詳細參數
訂貨型號
· MVCA24K-75-M90-AL

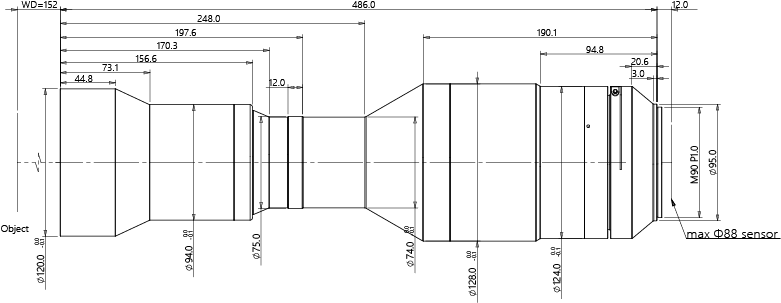

外形尺寸
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
基本參數
| 支持CCD尺寸(Φmm) | 88 | 物方視場FOV(Φmm) | 75 |
| 放大倍率β(x) | 1.173 | 物方工作距WD(mm) | 152±3 |
| 像方F/# | 7 | 物方景深DOF(mm) | ±0.2@F7.0 |
| 像方畸變(% max) | <0.1 | 物方遠心度(° max) | <0.1 |
| 物像距I/O(mm) | 650±3 | 鏡頭總長(mm) | 486 |
| 鏡頭接口 | M90 | 像方MTF30(lp/mm) | >115 |
視野範圍（mmxmm）
| DALSA 86M(64.32x48.38) | 54.8x46.4 |
Linescan-24k 3.5um
(86.0mm)
|
73.3 |
| Linescan-16k 5um(81.9mm) | 69.8 |
