- 『 視清 』大畫素高精度遠心鏡頭
-
MVCM175-42-M58-AL
MVCM175-42-M58-AL
最高支持1.75‘’靶面相機，放大倍率0.69X
資料下載
產品介紹
詳細參數
訂貨型號
· MVCM175-42-M58-AL

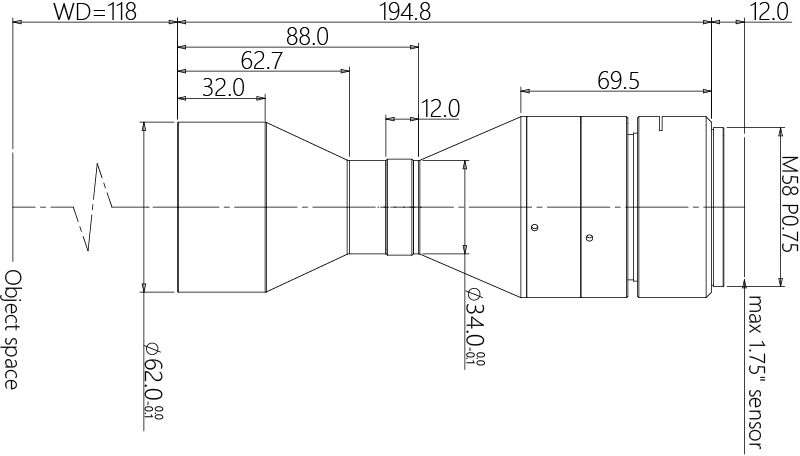

外形尺寸
MTF曲線
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
基本參數
| 支持CCD尺寸(Φmm) | 29(1.75") | 物方視場FOV(Φmm) | 42 |
| 放大倍率β(x) | 0.69 | 物方工作距WD(mm) | 118±3 |
| 像方F/# | 11.4 | 物方景深DOF(mm) | ±1.6@F20 |
| 像方畸變(% max) | <0.1 | 物方遠心度(° max) | <0.1 |
| 物像距I/O(mm) | 325±3 | 鏡頭總長(mm) | 194.8 |
| 鏡頭接口 | M58 | 淨重(KG) | 0.9 |
| 像方MTF30(lp/mm) | >70 |
視野範圍（mmxmm）
| 1.75" CMV12000(22.53x16.90) | 32.7x24.5 |
1.75" PYTHON16k(18.43x18.43)
|
26.7x26.7 |
|
1.75" LineScan-4k(28.8mm)
|
41.7 |
